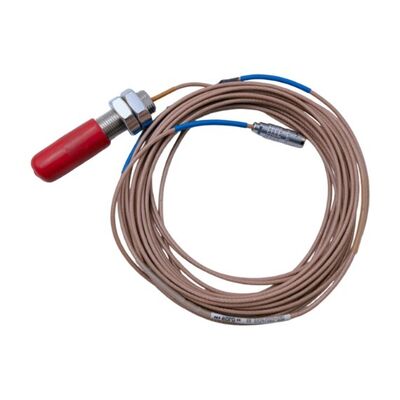

Sensor Arus Eddy EPRO PR6424/003-030 untuk Pemantauan Getaran dan Posisi Poros Besar

Sensor arus eddy non-kontak EPRO PR6424/003-030 dirancang untuk mengukur getaran poros, posisi aksial, dan gerakan lainnya pada mesin berputar besar. Sensor ini digunakan dalam sistem pemantauan mesin untuk peralatan seperti turbin uap, turbin gas, kompresor, pompa, dan generator.

Berbeda dengan sensor kontak, PR6424 mengukur celah antara ujung probe dan poros logam tanpa menyentuh permukaan yang berputar. Saat poros bergerak, celah berubah dan sistem sensor mengubah perubahan ini menjadi sinyal listrik. Sinyal tersebut kemudian dapat digunakan oleh sistem pemantauan yang kompatibel untuk melacak gerakan poros dan mendeteksi perubahan kondisi mesin.

PR6424 menggunakan ujung probe 16 mm dan memiliki sensitivitas nominal 4 V/mm dengan kesalahan linearitas tidak lebih dari ±1,5%. Rentang pengukuran statisnya adalah ±2,0 mm, dan respons frekuensinya meluas dari DC hingga 20 kHz pada titik -3 dB. Fitur-fitur ini membuatnya cocok untuk aplikasi yang membutuhkan data posisi poros dan pengukuran getaran dinamis.

Untuk pekerjaan pemeliharaan dan penggantian, nomor model lengkap sangat penting. Probe harus dicocokkan dengan konverter sinyal, susunan kabel, dan bahan target yang benar untuk mempertahankan kinerja pengukuran yang diperlukan.

Ujung probe 16 mm dirancang untuk mengukur gerakan poros pada peralatan berputar besar. Sensitivitas yang dipublikasikan adalah 4 V/mm (101,6 mV/mil), dengan kesalahan linearitas tidak lebih dari ±1,5%. Respons keluaran yang ditentukan ini membantu sistem pemantauan mengubah perubahan celah yang terukur menjadi nilai perpindahan.

Untuk hasil yang akurat, probe harus dipasang pada celah yang benar dan digunakan dengan konverter sinyal yang cocok. Permukaan target dan bahan poros juga harus memenuhi persyaratan sensor yang dinyatakan.

PR6424 memiliki respons frekuensi yang ditentukan sebesar DC hingga 20 kHz (-3 dB). Respons DC mendukung pengukuran perubahan posisi yang lambat, sementara rentang frekuensi yang lebih luas memungkinkan sistem menangkap gerakan poros yang lebih cepat dalam batas-batas rantai pengukuran lengkap.

Ini berguna ketika satu pengaturan pemantauan perlu mengamati perubahan posisi poros dan getaran dinamis. Kinerja sistem aktual masih bergantung pada konverter, pemasangan, target, dan peralatan pemantauan.

1. Atur celah probe yang benar sebelum commissioning. Celah probe memengaruhi titik kerja sistem pengukuran. Atur celah sesuai dengan instruksi pemasangan pabrikan dan spesifikasi konverter yang cocok. Jangan berasumsi bahwa celah awal apa pun akan memberikan rentang linier yang dinyatakan. Setelah pemasangan, periksa keluaran dan konfirmasikan bahwa itu berada dalam rentang operasi yang diharapkan.
2. Periksa bahan poros dan kondisi permukaan. Spesifikasi PR6424 yang dipublikasikan menggunakan baja feromagnetik sebagai bahan target standar. Perbedaan dalam bahan target, kondisi permukaan, atau geometri dapat memengaruhi hubungan antara celah dan keluaran. Jika bahan poros berbeda dari target yang ditentukan, konfirmasikan bahwa sistem cocok sebelum mengandalkan pembacaan.
3. Cocokkan probe, kabel, dan konverter. PR6424 harus digunakan dengan konverter sinyal yang kompatibel dan susunan kabel yang benar. Saat mengganti sensor yang terpasang, periksa nomor suku cadang lengkap, panjang kabel, jenis konektor, dimensi pemasangan, dan model konverter. Probe yang pas dengan lubang pemasangan tidak secara otomatis cocok secara elektrik dengan sistem pengukuran yang ada.

• Asia Pasifik: Tiongkok, Korea Selatan, Jepang, India, Asia Tenggara
• Timur Tengah: Arab Saudi, UEA, Qatar
• Amerika Utara: Amerika Serikat, Kanada
• Eropa: Jerman, Inggris Raya, Prancis, Rusia, Turki
• Amerika Latin: Brasil, Argentina, Meksiko

• Sistem perlindungan online mesin berputar
• Pemantauan getaran & posisi poros
• Pengawasan keselamatan turbin uap dan kompresor
• Pemantauan kondisi kipas besar, generator, dan pompa berkecepatan tinggi
• Fasilitas minyak & gas
• Pabrik pengolahan kimia
• Fasilitas pembangkit listrik
• Pabrik pengolahan logam & kimia batu bara

Dalam tugas pemeliharaan turbin yang khas, saluran perpindahan poros mungkin memerlukan penggantian sensor setelah ditemukan kerusakan selama inspeksi terencana. Tim pemeliharaan memeriksa model asli, dimensi probe, ulir pemasangan, susunan kabel, dan konverter yang terhubung sebelum memilih pengganti.

Di mana pemasangan memerlukan PR6424/003-030, mencocokkan konfigurasi lengkap membantu memulihkan rantai pengukuran asli. Setelah pemasangan, tim memeriksa celah probe dan memverifikasi sinyal sebelum mengembalikan saluran pemantauan ke layanan.
