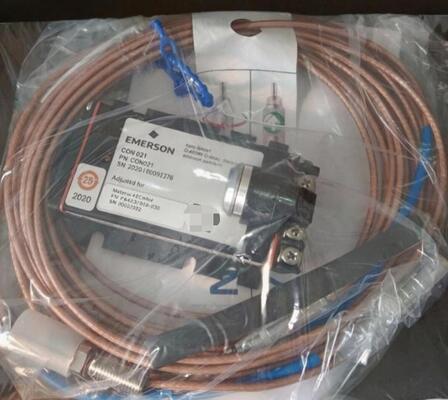

EPRO PR6423/10R-030 Eddy Current Sensor untuk Vibration Shaft dan Position Monitoring

Versi EPRO PR6423/10R-030 adalah sensor arus eddy 8 mm yang dirancang untuk pengukuran getaran dan posisi poros tanpa kontak pada mesin berputar industri. Sensor ini digunakan dalam sistem pemantauan untuk turbin uap, turbin gas, kompresor, pompa, dan generator, di mana perubahan gerakan poros dapat memberikan informasi berguna tentang kondisi mesin.

Sensor bekerja dengan mengukur celah antara ujungnya dan poros logam. Ketika poros bergerak, celah berubah, dan sistem sensor mengubah perubahan ini menjadi sinyal listrik. Konverter sinyal yang kompatibel kemudian memproses sinyal untuk digunakan oleh sistem pemantauan mesin. Hal ini memungkinkan gerakan poros diukur tanpa kontak fisik dengan bagian yang berputar.

Seri PR6423 memiliki sensitivitas nominal 8 V/mm, rentang pengukuran linier 2 mm, dan respons frekuensi DC hingga 20 kHz (-3 dB). Fitur-fitur ini mendukung pengukuran posisi poros dan pemantauan getaran dinamis. Seri ini juga dirancang untuk kondisi industri yang menuntut, dengan housing baja tahan karat dan peringkat perlindungan IP66.

Versi 10R menggunakan desain pemasangan terbalik, yang dapat berguna ketika probe perlu dipasang dari belakang titik pemasangan. Pengaturan ini memberikan insinyur pilihan lain ketika ruang di sekitar housing bantalan terbatas atau akses dari depan sulit.

Ujung sensor 8 mm dirancang untuk pengukuran poros pada mesin berputar industri. Sensitivitas nominalnya sebesar 8 V/mm mendefinisikan bagaimana keluaran berubah seiring perubahan celah antara probe dan target. Hal ini membantu insinyur mengatur skala pengukuran dan menafsirkan data perpindahan dengan benar.

Spesifikasi seri PR6423 yang diterbitkan memberikan rentang pengukuran linier sebesar 2 mm dan celah udara awal sebesar 0,5 mm. Pengaturan celah yang benar penting karena beroperasi di luar rentang linier dapat menyebabkan pembacaan yang tidak akurat atau hilangnya data pengukuran yang berguna.

PR6423/10R-030 menggunakan pengaturan pemasangan terbalik. Hal ini dapat membantu ketika lokasi pemasangan tidak memungkinkan akses depan yang nyaman atau ketika probe perlu dipasang melalui bukaan tertentu di housing bantalan.

Sebelum pemasangan, insinyur harus mengonfirmasi ulir pemasangan, ruang yang tersedia, posisi probe, dan rute kabel. Struktur pemasangan terbalik harus sesuai dengan gambar pemasangan aktual daripada dipilih hanya karena diameter probe sama dengan suku cadang asli.

1. Atur celah probe dengan hati-hati.
   Data seri PR6423 yang diterbitkan memberikan celah udara awal sebesar 0,5 mm dan rentang pengukuran linier sebesar 2 mm. Celah pemasangan yang benar harus diatur sesuai dengan instruksi pabrikan dan konverter yang terhubung. Jangan mengatur celah hanya dengan melihat jika metode tegangan atau kalibrasi yang ditentukan tersedia.
2. Periksa bahan dan permukaan poros.
   Target kalibrasi standar yang ditentukan untuk seri PR6423 adalah baja feromagnetik, seperti 42CrMo4 / AISI 4140. Bahan target atau kondisi permukaan yang berbeda dapat mengubah respons sensor. Jika bahan poros aktual berbeda dari target standar, konfirmasikan kompatibilitas sebelum menggunakan pembacaan untuk keputusan perlindungan atau pemeliharaan.
3. Cocokkan probe dengan konverter yang benar.
   PR6423 adalah bagian dari sistem pengukuran dan harus dihubungkan ke konverter sinyal yang kompatibel. Saat mengganti probe, periksa nomor model lengkap, tipe pemasangan, konfigurasi kabel, konektor, dan model konverter. Probe yang cocok secara mekanis mungkin masih tidak sesuai jika konfigurasi listriknya tidak sesuai dengan sistem yang terpasang.

• Asia Pasifik: Tiongkok, Korea Selatan, Jepang, India, Asia Tenggara
• Timur Tengah: Arab Saudi, UEA, Qatar
• Amerika Utara: Amerika Serikat, Kanada
• Eropa: Jerman, Inggris Raya, Prancis, Rusia, Turki
• Amerika Latin: Brasil, Argentina, Meksiko

• Sistem perlindungan online mesin berputar
• Pemantauan getaran & posisi poros
• Pengawasan keselamatan turbin uap dan kompresor
• Pemantauan kondisi kipas besar, generator, dan pompa berkecepatan tinggi
• Fasilitas minyak & gas
• Pabrik pengolahan kimia
• Fasilitas pembangkit listrik
• Pabrik pengolahan logam & kimia batu bara

Dalam tugas pemeliharaan kompresor yang khas, saluran getaran poros mungkin memerlukan penggantian probe setelah ditemukan kerusakan saat inspeksi. Tim pemeliharaan memeriksa pengaturan pemasangan probe yang ada, koneksi kabel, model konverter, dan celah awal sebelum memilih pengganti.

Di mana pemasangan memerlukan PR6423/10R-030 pemasangan terbalik, pencocokan konfigurasi lengkap membantu memulihkan pengaturan pengukuran asli. Setelah pemasangan, tim memverifikasi celah probe dan keluaran sinyal sebelum mengembalikan saluran pemantauan ke layanan.
