GE DS200UCIAG1ACC UC2000 motherboard dengan lebar 100mm berat 2kg dan garansi 1 tahun untuk sistem kontrol drive

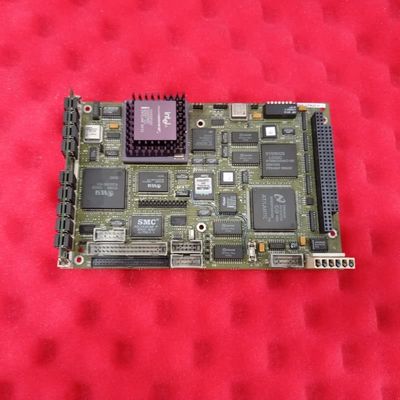

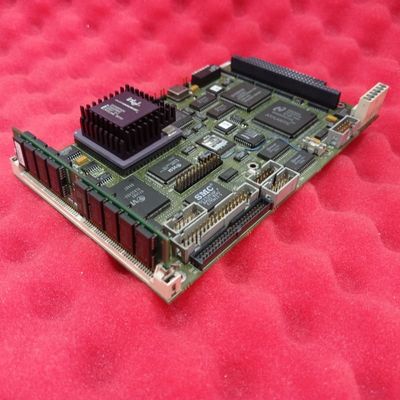

GE DS200UCIAG1ACC UC2000 Motherboard

Deskripsi Produk:

GE DS200UCIAG1ACC adalah Motherboard UC2000 penting untuk sistem Kontrol Drive GE, yang terletak secara eksklusif pada inti R sistem. Sebagai papan sirkuit cetak utama dalam jajaran UC2000, ia bertindak sebagai pusat untuk mengintegrasikan sub-komponen utama: ia menyediakan konektor untuk memasang papan anak CPU UCPB, papan driver PANA ARCNET no-LAN, hingga dua papan GENI, dan hard drive PDAD. Di luar integrasi fisik, ia menggunakan mikroprosesor 196 bawaan untuk menerjemahkan sinyal tekanan selip bahan bakar dari papan TCSA, kemudian mengirimkan sinyal yang diproses ini ke papan UCPB untuk digunakan dalam perangkat lunak urutan kontrol sistem—menghubungkan data sensor ke logika operasional.

Fitur Utama:
Integrasi Komponen Pusat:Peran utamanya adalah memungkinkan perakitan modular sistem UC2000: ia menjadi host konektor untuk CPU UCPB (inti pemrosesan sistem), driver ARCNET untuk komunikasi jaringan, papan GENI untuk I/O yang diperluas, dan hard drive PDAD untuk penyimpanan data. Pemasangan terpusat ini menghilangkan kabel yang terputus-putus, merampingkan arsitektur sistem dan menyederhanakan pemeliharaan.

Pemrosesan Sinyal Bawaan:Mikroprosesor 196 terintegrasi didedikasikan untuk menerjemahkan sinyal tekanan selip bahan bakar dari papan TCSA. Pemrosesan on-board ini memastikan sinyal diformat dengan benar untuk papan UCPB, mengurangi latensi dalam eksekusi urutan kontrol dan meningkatkan akurasi operasi turbin/drive terkait bahan bakar—kritis untuk menjaga efisiensi dan keselamatan.

Perangkat Keras Minimalis, Berbasis Tujuan:Ini hanya mencakup perangkat keras penting untuk fungsionalitas dan diagnostik: 1 jumper uji pabrik saja (JP1), 2 titik uji diagnostik (TP1, TP2) yang digunakan per spesifikasi proses, dan LED (DNI) yang statusnya ditentukan oleh perangkat lunak proses. Ia juga dilengkapi konektor kipas (P14) yang memasok daya 5V ke kipas papan UCPB opsional, mendukung manajemen termal dari papan anak CPU.

Prosedur Penggantian Terstruktur:Keselamatan dan presisi diprioritaskan dalam penggantiannya: pengguna harus mematikan unit, membuka pintu melalui sekrup ibu jari tengah atas, dan melepaskan papan anak/konektor microGENI terlebih dahulu. Sakelar dan pot pada papan baru harus cocok dengan pengaturan yang lama; papan anak dengan lembut dilepas untuk melindungi pin UCIA, dan perakitan ulang sejajar dengan enam penyangga plastik untuk tempat duduk yang aman—meminimalkan risiko kerusakan dan memastikan fungsionalitas pasca-penggantian.

Desain Khusus Inti R:Disesuaikan untuk inti R sistem, ia memastikan kompatibilitas optimal dengan jalur daya dan sinyal inti. Desain khusus ini menghindari masalah kompatibilitas yang umum terjadi pada motherboard generik, memperkuat keandalan sistem Kontrol Drive dalam aplikasi industri seperti operasi turbin atau drive tugas berat.
