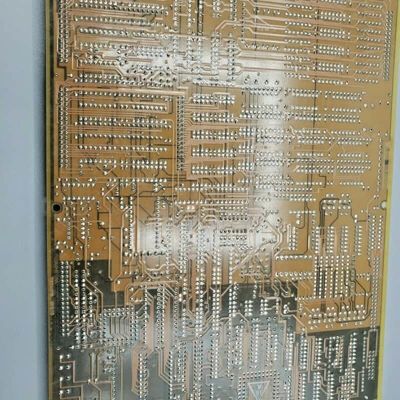

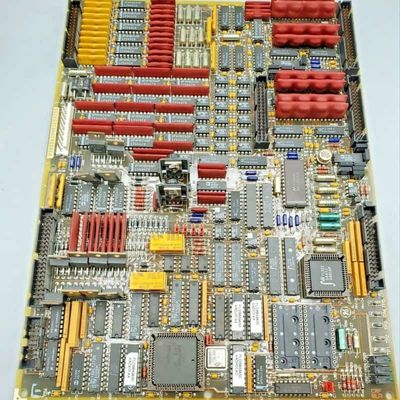

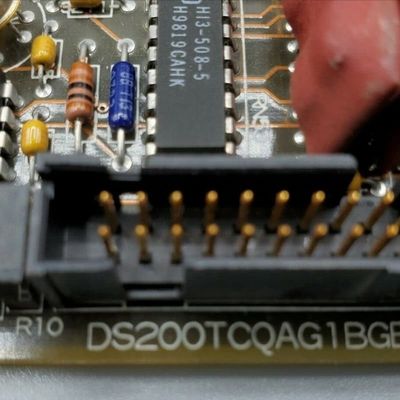

GE DS200TCQAG1B RST Analog Input/Output Board 330mm Panjang 200mm Tinggi 100mm Lebar untuk Mark V LM Series
| Tempat asal | KITA |
|---|---|
| Nama merek | GE |
| Nomor model | DS200TCQAG1BEC |
| Kuantitas min Order | 1 pc |
| Harga | $2500 |
| Kemasan rincian | Pabrik baru dan asli, pengepakan kotak individual |
| Waktu pengiriman | 5-7 hari |
| Syarat-syarat pembayaran | T/t |
| Menyediakan kemampuan | 999 pcs |
Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama | GE DS200TCQAG1B DS200TCQAG1BEC Papan Input/Output Analog RST | ID Produk | DS200TCQAG1BEC |
|---|---|---|---|
| Seri | Mark v | Fungsi | Paket keluaran diskrit |
| Kedalaman/panjang bersih produk | 330mm | Tinggi Net Produk | 200mm |
| Lebar Net Produk | 100mm | Bobot bersih produk | 2kg |
| Jaminan | 1 tahun | ||
| Menyoroti | 330mm Panjang RST Analog Board,200mm Tinggi Input/Output Analog Board,100mm Lebar Papan TCQA |
||
Deskripsi Produk
GE DS200TCQAG1B DS200TCQAG1BEC RST Papan Input/Output Analog
GE DS200TCQAG1BEC(TCQA) adalah Papan Input/Output Analog RST yang terintegrasi dengan Seri Mark V LM, dirancang untuk Sistem Kontrol Mikroprosesor Linear GE. Sebagai antarmuka penting antara papan terminal dan inti sistem, ia memproses, menyesuaikan, dan merutekan beragam sinyal analog, memungkinkan kontrol dan pemantauan peralatan industri yang presisi. Keserbagunaannya mencakup penanganan input dari LVDT, termokopel, sensor getaran, dan sinyal 4-20 mA hingga output untuk katup servo dan driver relai. Ia juga mengelola input pulsa, sinyal tegangan, dan data generator/saluran, dengan konektor khusus yang memastikan aliran sinyal yang efisien di dalam sistem kontrol.
Fitur Utama:
Penanganan Sinyal Komprehensif
Papan TCQA unggul dalam memproses spektrum luas sinyal analog dan digital, menjadikannya landasan konektivitas sistem. Ia memproses input dari LVDT, termokopel, sensor getaran, dan pengambil magnetik, sambil menggerakkan output ke katup servo dan driver relai. Ia juga mengkondisikan sinyal 4-20 mA—kritis untuk parameter seperti aliran bahan bakar dan kesehatan kompresor—dan mengelola laju pulsa dari sinyal TTL, memastikan terjemahan data yang akurat untuk sistem kontrol. Luasnya ini memungkinkannya untuk berintegrasi secara mulus dengan papan terminal dan komponen inti lainnya.
Konfigurasi Perangkat Keras yang Fleksibel
Kustomisasi perangkat keras diaktifkan melalui jumper khusus: J1 dan J2 memilih sirkuit output miliampere, sementara J5 dan J6 mengatur rentang arus output agar sesuai dengan persyaratan peralatan tertentu. J7 memfasilitasi pengujian port RS232, dan J8 mengaktifkan osilator untuk pemeriksaan fungsional. Desain modular ini memungkinkan penyesuaian di lokasi tanpa rekayasa ulang yang ekstensif, memastikan kompatibilitas dengan berbagai pengaturan operasional dan menyederhanakan pemeliharaan.
Parameter yang Dapat Dikonfigurasi Perangkat Lunak
Melengkapi fleksibilitas perangkat keras, konfigurasi perangkat lunak melalui Konfigurator I/O memungkinkan pengguna mengatur konstanta untuk jenis termokopel, laju pulsa, ambang getaran, posisi LVDT/LVDR, dan skala input/output 4-20 mA. Kemampuan beradaptasi ini memastikan papan dapat disesuaikan dengan proses turbin atau industri tertentu, mengoptimalkan akurasi sinyal dan respons sistem terhadap kondisi operasional yang dinamis.
Pemrosesan Laju Pulsa Khusus
Sirkuit khusus menangani input laju pulsa dari papan TCQC melalui konektor JE, memproses sinyal TTL dan data pengambil magnetik yang dirutekan melalui papan terminal QTBA/PTBA. Sementara inti memproses sinyal kecepatan poros bertekanan tinggi, sirkuit pulsa tambahan mengelola input tambahan, memastikan pemantauan yang tepat dari kecepatan rotasi dan parameter terkait—penting untuk menjaga efisiensi dan keselamatan peralatan.
Pengkondisian & Perutean Sinyal Terintegrasi
Selain pemrosesan, papan TCQA menskalakan dan mengkondisikan sinyal untuk memastikan kompatibilitas dengan komponen hilir. Ia merutekan sinyal tertentu ke papan STCA melalui konektor 3PL dan data generator/saluran ke papan TCQC melalui JE, menciptakan jalur sinyal terstruktur yang meminimalkan gangguan dan memastikan integritas data. Pendekatan terintegrasi ini meningkatkan keandalan sistem dengan memusatkan manajemen sinyal dalam satu komponen yang kuat.
