Kartu Kontrol Penggerak Sistem Kontrol Turbin GE Mark V dengan Desain Dual-Module Terintegrasi Berat 2kg dan Garansi 1 Tahun

GE Mark V DS215GASQG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Sistem Kontrol Turbin

Deskripsi Produk:

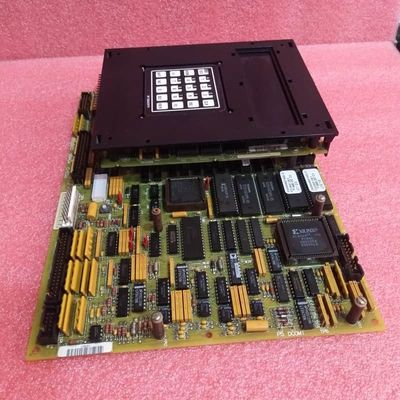

GE Mark V DS215GASQG4AZZ01A adalah Kartu Kontrol Drive terintegrasi yang menggabungkan fungsionalitas inti dari DS200SDCCG4AFD (modul kontrol drive utama) dan DS200SLCCG3ACC (kartu tambahan komunikasi LAN), yang dirancang khusus untuk Sistem Kontrol Turbin Mark V GE. Sebagai unit yang kohesif, ia memusatkan kontrol drive, pemrosesan sinyal, dan kemampuan komunikasi LAN, memastikan pengoperasian drive turbin gas, uap, atau angin yang mulus sambil memanfaatkan teknologi kontrol Speedtronic warisan Mark V.

Modul dasar DS200SDCCG4AFD berisi tiga mikroprosesor khusus:

Prosesor Kontrol Drive (DCP): Mengelola decoding, akses memori langsung (DMA), dan input/output (I/O) tingkat sistem;
Prosesor Kontrol Motor (MCP): Menangani fungsi kontrol motor DC/AC seperti kontrol fase;
Co-Motor Processor (CMP): Memproses tugas-tugas intensif matematika di luar kapasitas MCP.

Ini juga mencakup RAM bersama untuk akses multi-prosesor simultan, 10 LED panel depan untuk pemantauan fungsi waktu nyata dan deteksi kesalahan (menampilkan kode kesalahan dalam desimal berkode biner/BCD atau biner berdasarkan tingkat keparahan kesalahan), dan perangkat keras yang dapat dikonfigurasi (jumper JP tipe Berg dan jumper kawat WJ, sebagian besar diatur pabrik) untuk optimasi sistem. Kartu tambahan DS200SLCCG3ACC menambahkan fungsionalitas komunikasi LAN, memungkinkan unit untuk berintegrasi dengan jaringan area lokal dan memperluas konektivitas dan pertukaran data dengan komponen sistem lainnya.

Fitur Utama:
Desain Modul Ganda Terintegrasi: Menggabungkan DS200SDCCG4AFD (inti kontrol drive) dan DS200SLCCG3ACC (komunikasi LAN), menghilangkan kebutuhan pemasangan modul terpisah dan menyederhanakan pengkabelan sistem.

Efisiensi Tiga Prosesor: DCP, MCP, dan CMP bekerja dalam kolaborasi—menangani I/O sistem, kontrol motor, dan perhitungan yang rumit—untuk memastikan akurasi dan responsivitas kontrol drive, memenuhi persyaratan pengoperasian dinamis tinggi dari turbin.Konektivitas LAN:

DS200SLCCG3ACC memungkinkan integrasi LAN yang mulus, mendukung transmisi data antara kartu kontrol drive dan perangkat jaringan lainnya untuk pemantauan dan kontrol terpusat.Diagnostik Kesalahan Intuitif:

10 LED memberikan umpan balik visual yang jelas tentang status sistem; kode kesalahan (dalam BCD atau biner) memungkinkan identifikasi masalah dengan cepat, mengurangi waktu pemecahan masalah.Dapat Dikonfigurasi & Dapat Diperluas:

Jumper JP/WJ yang diatur pabrik memastikan kompatibilitas siap pakai, sementara standoff pada DS200SDCCG4AFD mendukung kartu opsional tambahan (misalnya, prosesor sinyal) untuk ekspansi fungsi di masa mendatang.Pemasangan & Penggantian yang Aman:

Pemutusan daya diperlukan selama pemeliharaan; modul EPROM dari unit yang rusak dapat digunakan kembali pada papan pengganti, dan ring nilon mencegah kerusakan sekrup—memastikan perakitan yang aman dan tahan lama.
