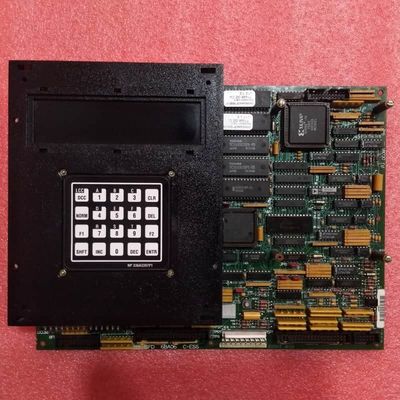

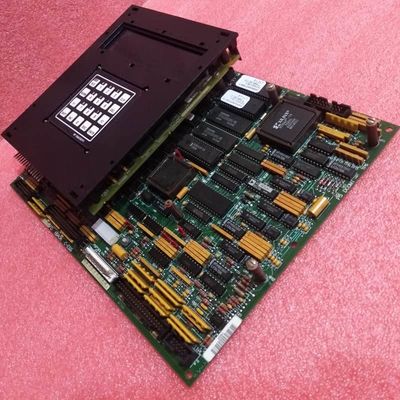

GE Mark V Series Power Supply Board dengan Drive Controller dan Komunikasi LAN untuk Turbine Control

Papan Catu Daya GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC)

Deskripsi Produk:

GE DS200SDCCG4AFD adalah Papan Pengontrol Drive yang dirancang untuk Sistem Kontrol Turbin Mark V GE, yang berfungsi sebagai komponen inti untuk mengelola operasi drive turbin. Keselamatan adalah hal yang terpenting selama pemasangan dan pemeliharaannya—kepatuhan ketat terhadap pedoman pemasangan adalah wajib untuk menghindari sengatan listrik atau bahaya luka bakar, dan pengguna harus sepenuhnya memahami protokol ini sebelumnya untuk melindungi personel dan memastikan umur panjang sistem.

Sebagai produk Seri Mark V, ia tidak memiliki materi instruksional online asli yang ekstensif, sehingga nomor produknya menjadi sumber utama detail perangkat keras. Awalan “DS200” mengkonfirmasi perakitan Mark V yang normal; potongan penamaan lainnya menunjukkan lapisan PCB standar, revisi tiga kali lipat, dan keanggotaan dalam Mark V Group 4.

Secara fungsional, ia berinteraksi dengan papan Mark V lainnya melalui konektor onboard tetapi tidak termasuk chip EPROM yang dipasang di pabrik (pengguna yang membutuhkan EPROM harus memilih papan DS215 dengan nama yang sama). Perangkat kerasnya mencakup sakelar jumper, titik uji TP, susunan jaringan resistor, dan sirkuit terpadu, dengan penekanan tegangan yang mengandalkan komponen standar Mark V (resistor, kapasitor, dioda, IC khusus). Untuk penanganan kesalahan, ia memiliki tombol RESET dan empat pemicu reset: penekanan tombol manual, input DC +5 hingga +24 V pada antarmuka pelanggan STBA/NTB/3TB, reset yang diprogram perangkat lunak, dan aktivasi sistem pengawas otomatis.

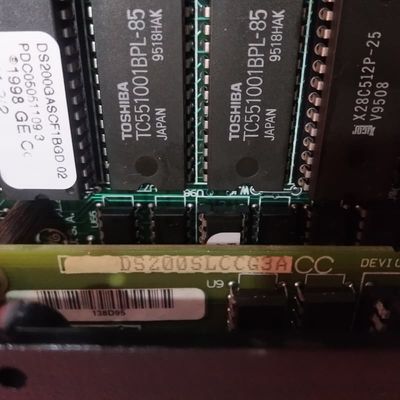

DS200SLCCG3ACC adalah Papan Komunikasi LAN (Local Area Network) yang dikembangkan oleh General Electric (GE) khusus untuk Seri Mark V—lini sistem kontrol turbin warisan GE, yang sekarang sudah usang karena penghentian manufaktur bertahun-tahun setelah rilis awalnya. Terlepas dari keusangannya, Seri Mark V tetap signifikan sebagai salah satu lini produk GE Mark terakhir yang mengintegrasikan teknologi kontrol Speedtronic yang dipatenkan merek tersebut, yang telah lama menjadi landasan otomatisasi turbin yang andal. Papan ini dirancang untuk retrofit di berbagai drive dan eksitasi GE, memainkan peran penting dalam mengaktifkan komunikasi jaringan untuk sistem kontrol turbin angin, uap, dan gas—aplikasi yang menjadi pusat fungsionalitas Seri Mark V.Ciri-ciri perangkat keras dan fungsional intinya disesuaikan untuk merampingkan integrasi LAN dengan drive host: ia menyediakan sirkuit terisolasi dan non-terisolasi untuk komunikasi drive, memastikan integritas sinyal di berbagai pengaturan sistem. Intinya adalah Prosesor Kontrol LAN (LCP) terintegrasi yang memproses semua sinyal LAN yang masuk dan keluar; memori program LCP disimpan dalam dua kartrid EPROM yang dapat dilepas, memungkinkan pembaruan atau penggantian perangkat lunak yang mudah. Untuk memfasilitasi pertukaran data antara jaringan dan drive, papan menggunakan RAM dual-ported untuk memungkinkan antarmuka yang mulus antara LCP dan Drive Control Processor (DCP) drive host.

Untuk manajemen sistem yang mudah digunakan, DS200SLCCG3ACC mendukung keypad programmer alfanumerik yang dapat dipasang, memberikan akses ke diagnostik sistem, pengaturan konfigurasi, dan pemeriksaan status real-time—menyederhanakan pemeliharaan dan pemecahan masalah untuk teknisi. Perlindungan tegangan dipastikan melalui serangkaian komponen standar Mark V, termasuk penyearah, kapasitor, dan dioda, sementara lapisan PCB berbasis prioritas fungsional menambahkan lapisan daya tahan ekstra dengan menjaga perangkat keras kritis dari tekanan lingkungan.
