GE DS200UPLAG1BEA LAN Power Supply Board dengan Tinggi 200mm Lebar 100mm dan Berat 2kg untuk Turbine Control

Papan Catu Daya LAN GE DS200UPLAG1BEA

Detail Produk:

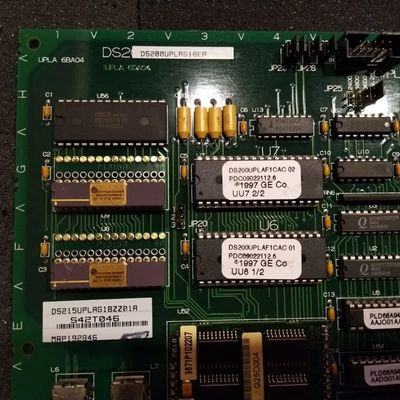

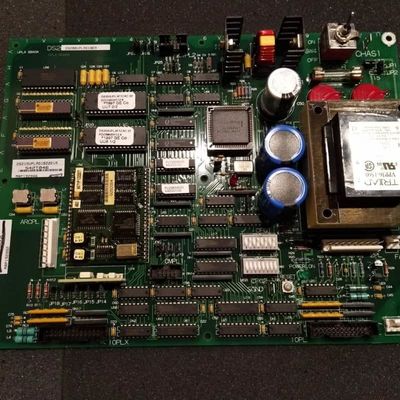

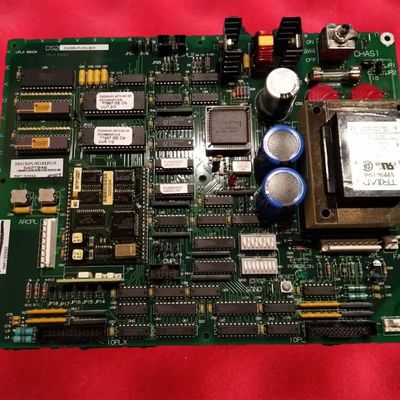

GE DS200UPLAG1BEA adalah Papan Catu Daya LAN yang vital untuk rakitan penggerak kontrol turbin Seri Mark V, dibedakan sebagai varian revisi dari papan induknya, DS200UPLAG1. Ia menggabungkan tiga revisi utama: dua revisi fungsional (berperingkat B dan D) dan satu revisi karya seni (berperingkat A), yang meningkatkan kinerja dan kompatibilitasnya dalam sistem Mark V. Dirancang untuk memenuhi standar industri GE untuk kontrol turbin, papan ini mengandalkan serangkaian komponen perangkat keras yang komprehensif untuk memberikan daya yang stabil dan memungkinkan transmisi sinyal kontrol, mendukung keandalan keseluruhan operasi turbin gas dan uap.​

Fitur Utama​:
Desain Produk yang Direvisi: Sebagai versi yang ditingkatkan dari DS200UPLAG1, ia mencakup tiga revisi yang ditargetkan (B, D, A) — dua berfokus pada peningkatan fungsional untuk mengoptimalkan kinerja catu daya, dan satu revisi karya seni untuk menyempurnakan tata letak papan, memastikan integrasi komponen dan integritas sinyal yang lebih baik.​

Konfigurasi Perangkat Keras yang Beragam: Dilengkapi dengan komponen penting untuk manajemen daya dan penanganan sinyal, termasuk dua konektor 26-pin (untuk transmisi sinyal kontrol melalui kabel pita dengan konektor plastik), 1 sekering (untuk perlindungan arus berlebih), 1 sakelar toggle, 1 tombol reset, dan 1 konektor 8-pin. Desain kabel pita, dengan banyak kabel halus, memungkinkan transfer sinyal yang efisien dan aman antara papan dan komponen sistem lainnya.​

Jumper & Sakelar yang Dapat Disesuaikan: Menampilkan 17 jumper dan 16 sakelar, papan ini mendukung konfigurasi khusus situs. Meskipun beberapa diatur pabrik hanya untuk pengujian, yang lain memungkinkan penyesuaian di lokasi untuk menyesuaikan papan dengan kebutuhan operasional. Praktik terbaik yang kritis selama penggantian adalah mereplikasi pengaturan jumper/sakelar dari papan lama untuk memastikan integrasi sistem yang mulus.​

Nomor Produk yang Informatif: Meskipun manual instruksional GE terbatas, nomor bagian DS200UPLAG1BDA mengkodekan detail utama: jenis rakitan normal, lokasi manufaktur domestik, pengidentifikasi fungsional “UPLA” (selaras dengan peran catu daya LAN-nya), klasifikasi Grup 1 Seri Mark V, dan tiga revisi spesifik — berfungsi sebagai referensi yang andal untuk spesifikasi perangkat keras.​
