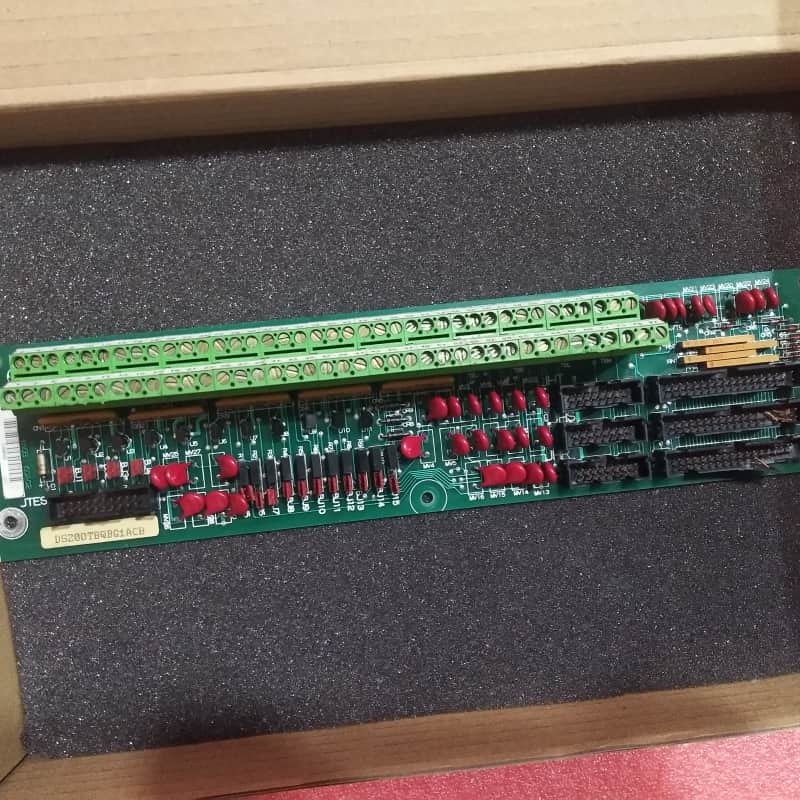

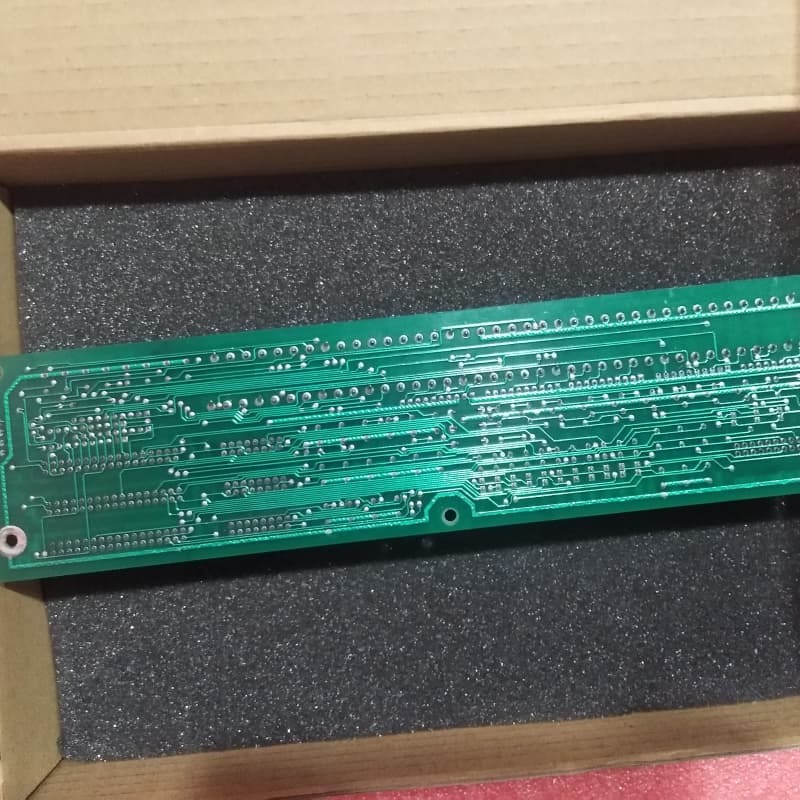

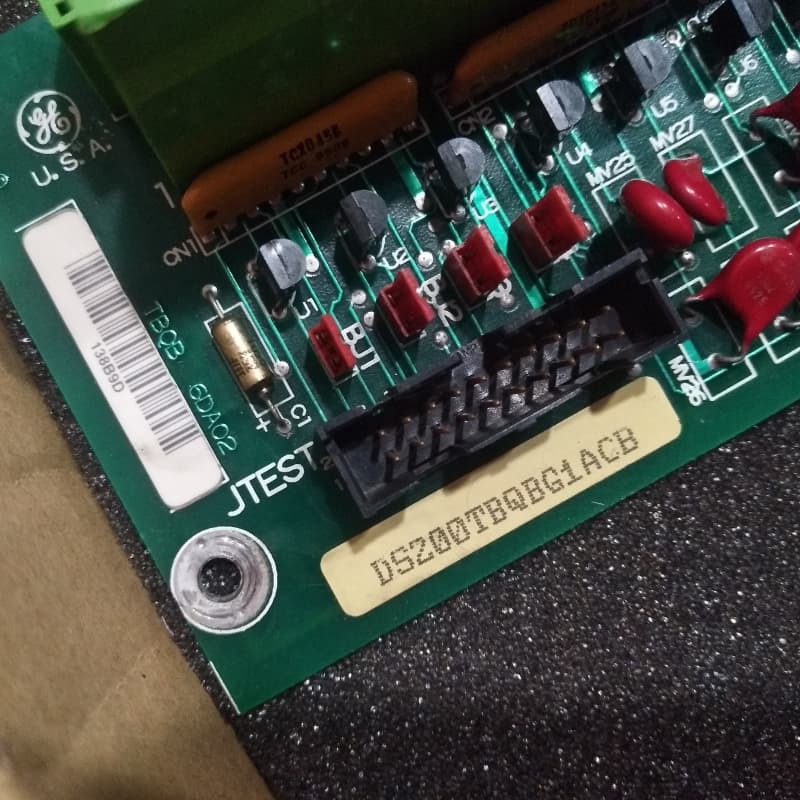

Modul Terminasi Input GE DS200TBQBG1ACB 330mm x 200mm

Modul Terminasi Input GE DS200TBQBG1ACB

Detail Produk:

GE DS200TBQBG1ACB adalah Modul Terminasi Input/Analog yang dirancang khusus untuk Sistem Kontrol Turbin Mark V GE—seri warisan dengan permintaan tinggi yang digunakan untuk mengelola penggerak otomatis turbin angin, uap, dan gas, dan salah satu lini Mark GE terakhir yang mengintegrasikan teknologi kontrol Speedtronic yang dipatenkan.

Fungsi utamanya berputar di sekitar manajemen sinyal terpusat: ia menerima dan mengirimkan input penting termasuk sinyal tegangan untuk pemantauan parameter listrik, sinyal getaran untuk pemeriksaan integritas mekanis, sinyal laju pulsa untuk pelacakan frekuensi kejadian, dan sinyal deteksi stall kompresor untuk peringatan dini keselamatan. Ia terintegrasi secara mulus dengan papan TCQA dan TCQC Mark V’s: di inti R2, ia terhubung ke papan TCQA/TCQC di inti R1 untuk koordinasi data lintas inti; di inti R3, ia terhubung ke papan TCQA/TCQC lokal untuk pemrosesan sinyal lokal.

Dari segi perangkat keras, modul ini memiliki dua blok terminal dengan 77 terminal masing-masing untuk koneksi kabel sinyal tembaga, ditambah 15 jumper tipe Berg dan campuran konektor. Jumper berfungsi khusus: BJ1-BJ4 menyebarkan sinyal transduser tekanan, BJ5-BJ7 memasang resistor beban untuk transduser tekanan, dan BJ8-BJ15 mengkonfigurasi input analog. Untuk penggantian, identifikasi terminal menyederhanakan penyambungan kembali kabel—pengguna memberi label kabel dengan ID terminal, melepaskannya dari papan lama, dan mengamankan ujung tembaga telanjang ke terminal yang cocok pada papan baru melalui sekrup.

Fitur Utama:
Penempatan Dual-Core & Integrasi Lintas Inti: Terletak di inti R2/R3 dengan koneksi yang disesuaikan ke papan TCQA/TCQC——lintas inti untuk R2, lokal untuk R3, memungkinkan pemantauan sistem silang yang terkoordinasi dan pemrosesan sinyal lokal.

Penanganan Multi-Sinyal untuk Keselamatan & Kinerja Turbin: Mengelola beragam input penting untuk memantau kesehatan turbin, mencegah kegagalan mekanis, dan memastikan keselamatan operasional.

Konfigurasi Jumper Khusus: 15 jumper tipe Berg dengan peran khusus penyebaran sinyal transduser tekanan, pemasangan resistor beban, pengaturan input analog menawarkan kustomisasi yang ditargetkan untuk kebutuhan penginderaan khusus turbin.

Blok Terminal Berlabel Kepadatan Tinggi: Dua blok 77-terminal dengan ID terminal numerik menyederhanakan pelacakan kabel selama pemasangan/penggantian, mengurangi kesalahan penyambungan kembali.

Desain Konektor yang Dapat Diskalakan: Konektor JGS/T/JHS/T yang dicadangkan memberikan fleksibilitas untuk ekspansi sistem di masa mendatang, beradaptasi dengan persyaratan kontrol turbin yang berkembang tanpa penggantian papan penuh.
