Modul Input RTD GE DS200TBCBG1AAA 4-20mA 330mm x 200mm

GE DS200TBCBG1AAA 4-20 mA RTD Input Termination Module

Rincian produk:

GEDS200TBCBG1AAAadalah 4-20 mA RTD Input Termination Module yang dirancang untuk GE's Mark V Series, komponen kunci dari GE Speedtronic Control Systems yang digunakan dalam turbin industri dan pengaturan otomatisasi.Sebagai modul terminasi khusus,Peran utamanya adalah untuk berinteraksi dengan sensor RTD ‧ perangkat yang mengukur suhu melalui korelasi resistensi ‧ dan mengelola sinyal loop arus 4-20 mA (standar industri untuk transmisi data sensor)Diposisikan di lokasi tujuh dari inti Mark V, ia berfungsi sebagai titik pendaratan untuk RTD dan sinyal masukan 4-20 mA, yang kemudian ditransmisikan ke TCCB di inti.ini adalah salah satu dari tiga papan terminal dalam sistem Mark V yang menerima input daya eksitasi DC 21V terisolasi, dan menawarkan konfigurasi sinyal yang fleksibel: delapan dari 4-20 mA sinyal masukan dapat hardware-jumped ke 0-1 mA,sementara jumpers juga menentukan apakah input berfungsi sebagai tegangan atau sinyal arus.

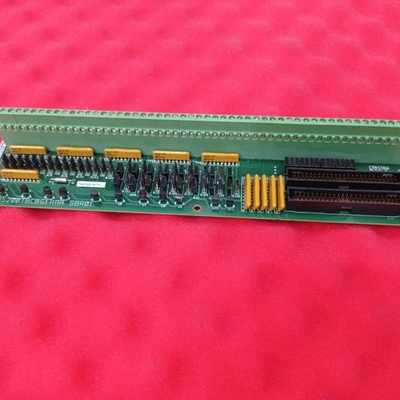

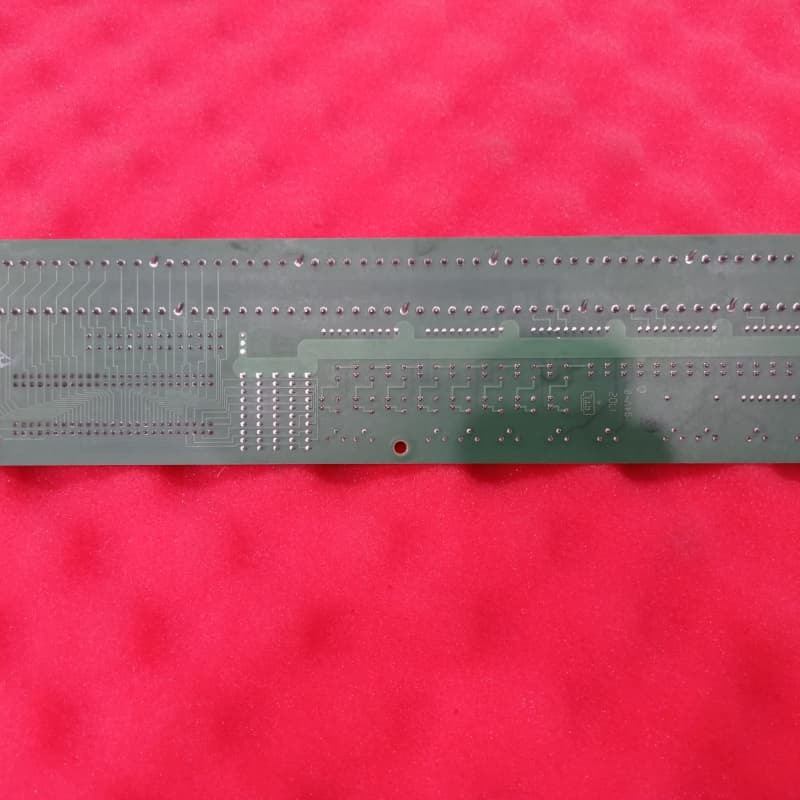

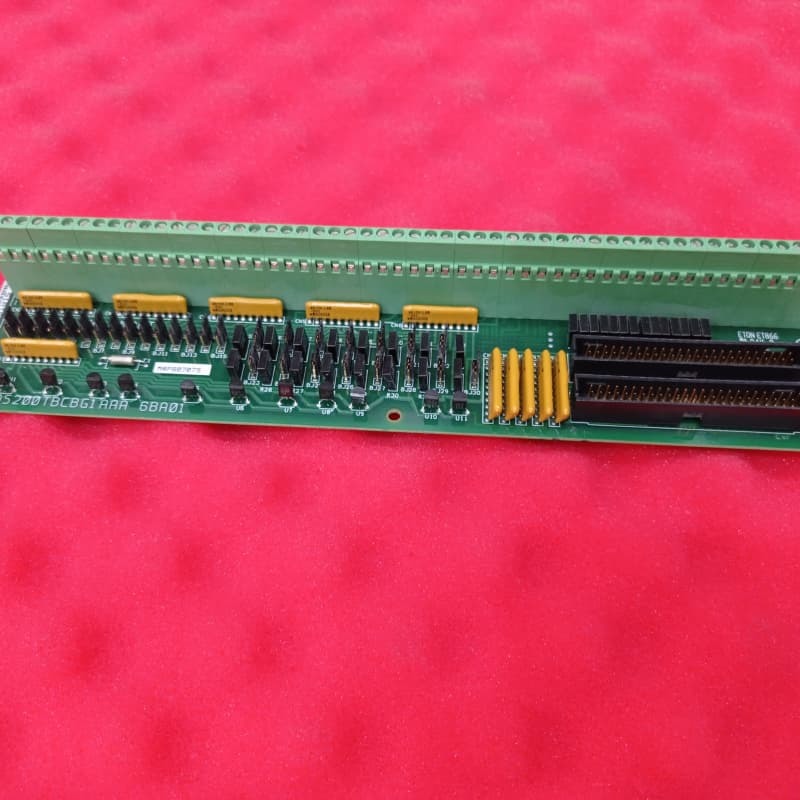

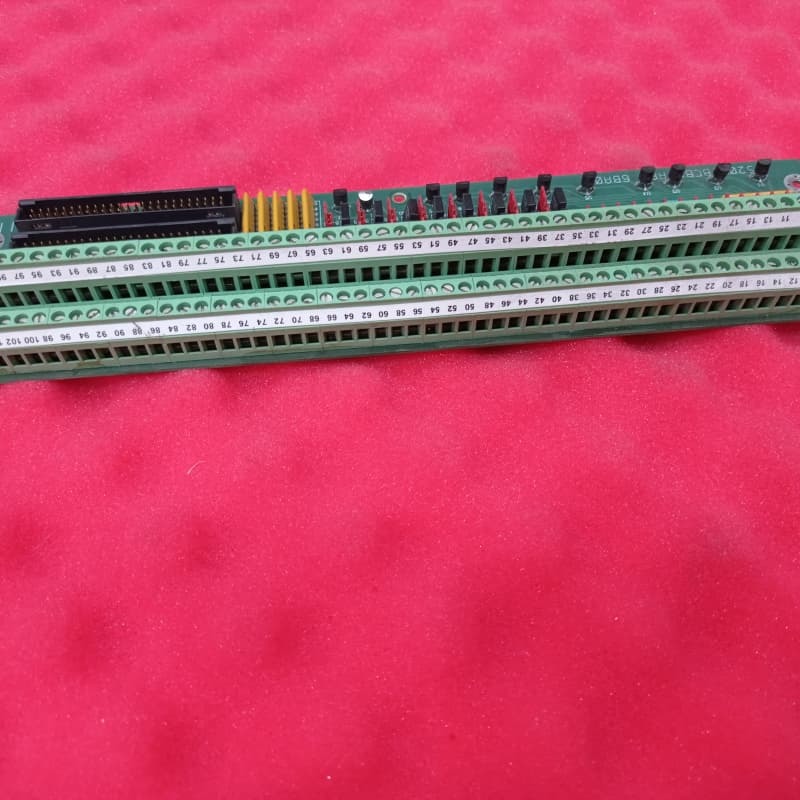

Secara fisik, modul adalah kartu analog yang panjang dan sempit yang menampilkan blok terminal panjang di sepanjang satu tepi, konektor pin vertikal, saklar jumper, dan array jaringan resistor.Penekanan tegangan dan pembatasan bergantung pada komponen standar seri Mark V, termasuk kapasitor, resistor, dioda, dan sirkuit terpadu khusus.DS200 mengkonfirmasi pemasangan Mark V normal dan U domestik.S. manufaktur; TBCB adalah singkatan fungsional untuk peran modul terminasi; G1 menempatkan di Mark V Group 1 dengan lapisan pelindung PCB standar;dan terakhir AAA menandakan dua revisi fungsional A-rated dan satu revisi karya seni A-rated.

Fitur Utama:
Dukungan sinyal ganda untuk suhu & sensing industri:Berspesialisasi dalam menangani sinyal suhu RTD dan sinyal loop arus 4-20 mA yang mencakup kebutuhan industri inti untuk pemantauan suhu yang tepat dan transmisi data sensor standar.

Konfigurasi sinyal yang fleksibel melalui Jumper:Memungkinkan dua kustomisasi penting: 1) Delapan masukan 4-20 mA dapat beralih ke 0-1 mA untuk mencocokkan persyaratan sensor arus rendah; 2) Jumpers beralih masukan antara mode tegangan dan arus,beradaptasi dengan antarmuka sensor dan sistem yang beragam.

Mark V Inti Integrasi:Diposisikan di lokasi inti Mark V's posisi tujuh,dengan konektor khusus JHH/JII untuk transmisi sinyal ke papan TCCB – memastikan integrasi yang mulus ke dalam rantai sinyal Speedtronic Control System – dan menghindari kesenjangan kompatibilitas.

Kompatibilitas Daya Eksitasi Terisolasi:One of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

Perlindungan Tegangan Standar:Bergantung pada komponen standar seri Mark V untuk penekanan tegangan dan pembatasan, selaras dengan seri, prinsip desain yang kuat dan mengurangi risiko kegagalan komponen.

Pelabelan Hardware yang jelas untuk pemeliharaan:Fitur blok terminal yang panjang, konektor pin vertikal yang berbeda, dan switch jumper berlabel yang menyederhanakan kabel, pemecahan masalah, dan penggantian untuk teknisi yang akrab dengan sistem Mark V.
