Papan Terminal RST GE DS200TBQAG1ABB Mark V 330mm x 200mm

GE DS200TBQAG1ABB RST Terminal Board Mark V Ge Turbine Control

Detail Produk:

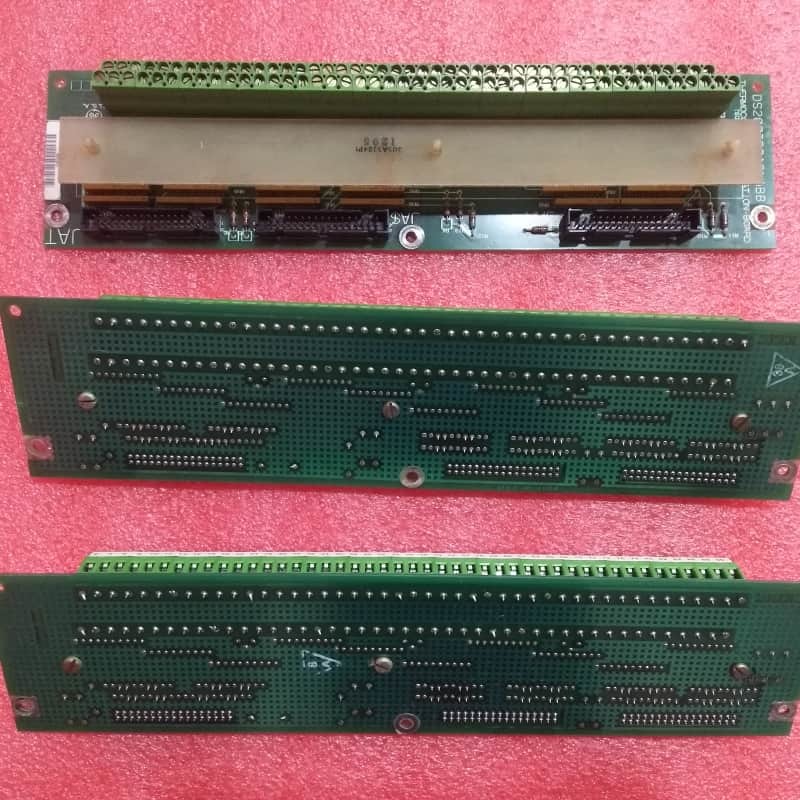

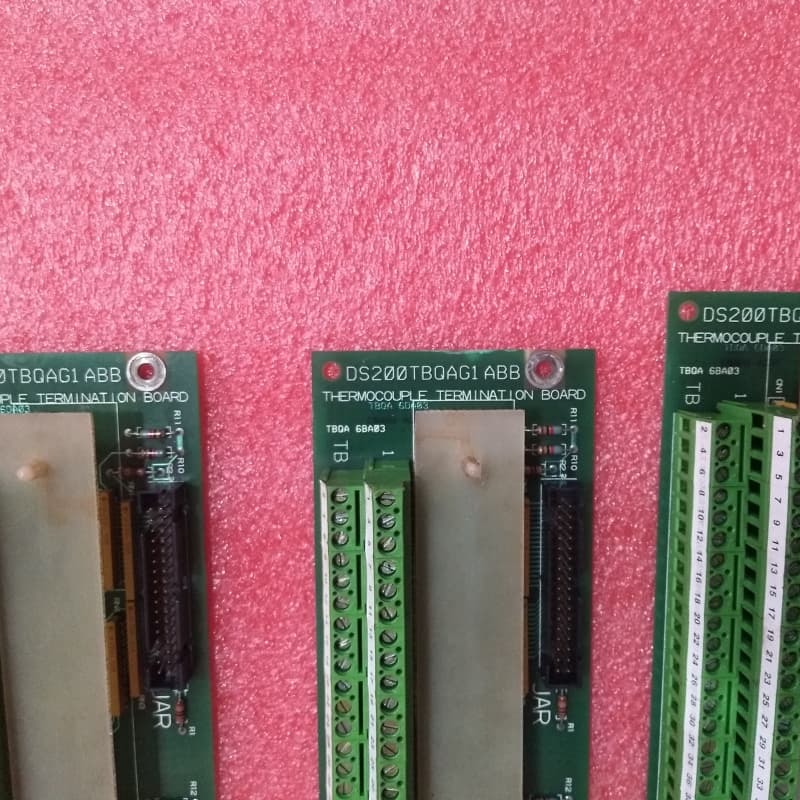

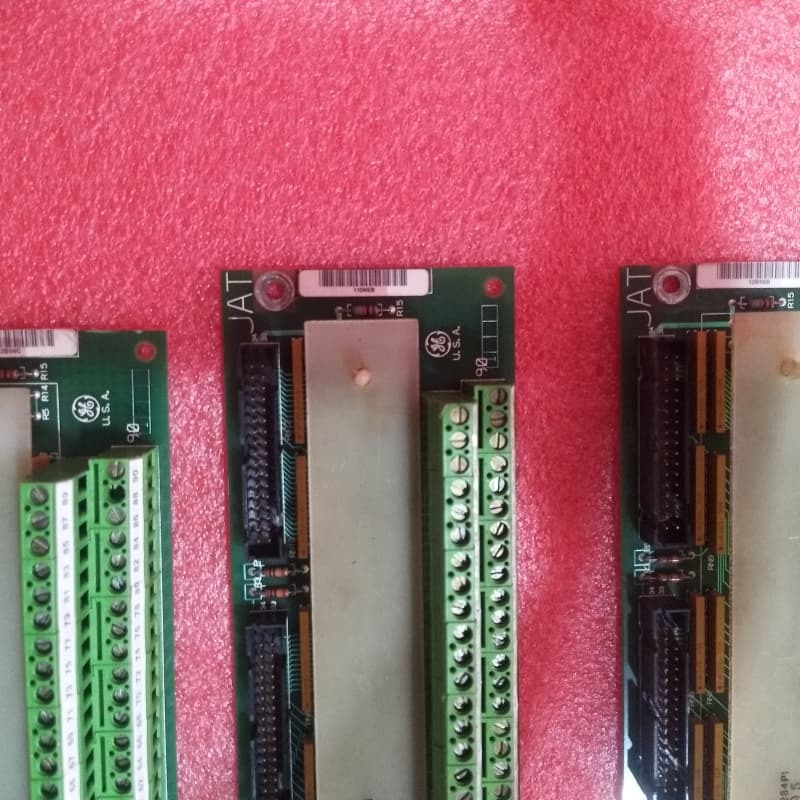

GE DS200TBQAG1ABB adalah Modul Terminasi Termokopel yang dirancang khusus untuk Sistem Kontrol Turbin Mark V GE—seri warisan yang dirancang untuk mengendalikan penggerak otomatis turbin angin, uap, dan gas, dan salah satu lini produk GE Mark terakhir yang mengintegrasikan teknologi kontrol Speedtronic yang dipatenkan merek tersebut. Varian revisi dari modul induk DS200TBQAG1 asli, ia menggabungkan tiga revisi produk utama---meningkatkan keandalan sinyal, umur panjang komponen, dan kompatibilitas sistem, dan berfungsi sebagai pusat penting untuk manajemen sinyal termokopel dalam pengaturan kontrol turbin.

Pada intinya, papan ini menampilkan dua blok terminal 90-pin—mendukung maksimum 180 saluran sinyal untuk perutean sinyal termokopel dan sambungan dingin yang ekstensif—dan tiga konektor 20-pin yang didedikasikan untuk berinteraksi dengan Papan TCQA dan TCCA Mark V:

Konektor JAR: Mengirimkan sinyal termokopel (1–15 saluran) dan sinyal sambungan dingin ke/dari Papan TCQA/TCCA, memungkinkan pemantauan suhu komponen turbin yang kritis.

Konektor JAS: Menangani sinyal termokopel (16–30 saluran) dan sinyal sambungan dingin, memperluas cakupan penginderaan suhu untuk sistem turbin yang lebih besar.

Konektor JAT: Mengelola sinyal termokopel (31–45 saluran) dan sinyal sambungan dingin, memastikan pengawasan termal yang komprehensif untuk mencegah kegagalan terkait panas berlebih.

Fitur Utama:
Kompatibilitas Turbin Bertenaga Speedtronic: Dioptimalkan untuk sistem Mark V, memanfaatkan teknologi Speedtronic untuk memastikan manajemen sinyal termokopel yang andal untuk penggerak turbin angin, uap, dan gas.

Perutean Termokopel Berkapasitas Tinggi: Dua blok terminal 90-pin (180 total saluran sinyal) dan tiga konektor 20-pin khusus (JAR/JAS/JAT) mendukung 45+ saluran termokopel, memungkinkan pemantauan suhu komponen turbin yang komprehensif.

Integrasi Sinyal Sambungan Dingin: Konektor khusus untuk sinyal sambungan dingin memastikan data termal yang presisi—menghindari kesalahan dalam perhitungan keselamatan dan kinerja turbin.

Tidak Ada Perangkat Keras yang Dapat Dikonfigurasi: Tidak memiliki jumper atau komponen yang dapat disesuaikan, mengurangi waktu penyiapan, menghilangkan risiko salah konfigurasi, dan memastikan kinerja yang konsisten di seluruh pengaturan Mark V yang identik.

Keandalan Warisan: Dibangun sesuai standar kelas industri Mark V, dengan blok terminal dan konektor yang tahan lama yang tahan terhadap lingkungan turbin yang keras, memperpanjang umur instalasi Mark V yang ada.
