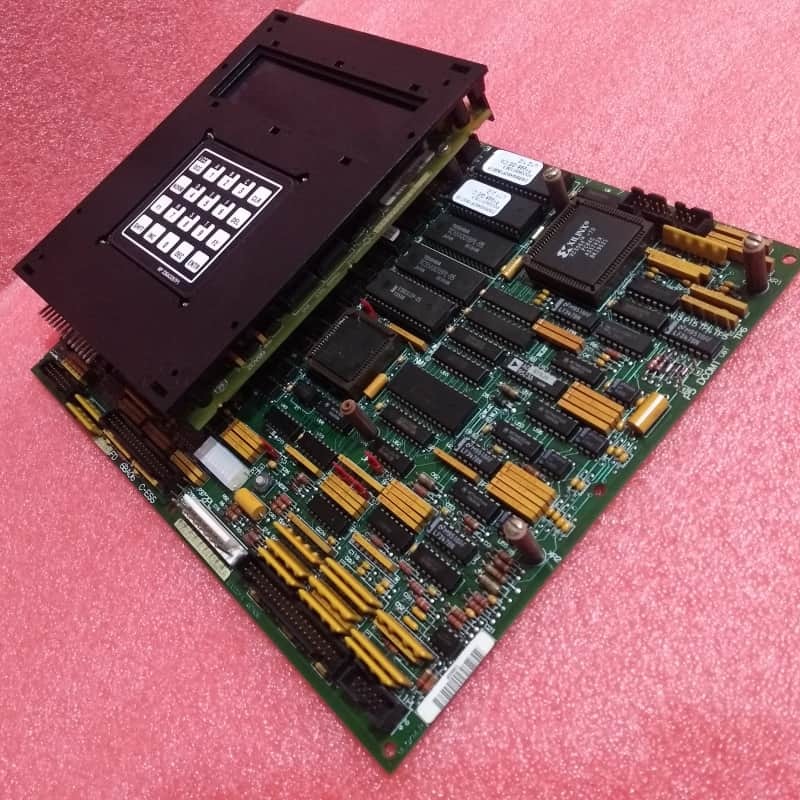

GE Mark V DS215GASCG4AZZ01A Kartu Kontrol Penggerak 330mm x 200mm

GE MARK v DS215GASCG4AZZ01A ((DS200SDCCG4AEC+DS200SLCCG3ACC) Kartu Pengendalian Drive

Deskripsi produk:

GE Mark VDS215GASCG4AZZ01Ais an all-in-one Drive Control Card engineered for GE’s Mark V Turbine Control System but significant as one of the final GE Mark series to integrate the brand’s patented Speedtronic control technologyDirancang untuk memastikan pengoperasian yang lancar dari gas, uap, dan turbin angin drive, itu menggabungkan dua modul inti ke dalam unit kohesif:DS200SDCCG4AEC(modul kontrol drive utama) danDS200SLCCG3ACC(kartu bantu komunikasi LAN), memusatkan kontrol drive, pemrosesan sinyal, dan konektivitas jaringan untuk menyederhanakan desain sistem dan mengurangi kompleksitas kabel.

Modul inti 1: DS200SDCCG4AEC (Modul Kontrol Drive Utama)

Sebagai inti kontrol, modul ini mendukung fungsi penggerak turbin dengan kemampuan pemrosesan dan pemantauan khusus:

Arsitektur Triple-Prosesor:Tiga mikroprosesor khusus bekerja secara tandem untuk mengoptimalkan kinerja:

Drive Control Processor (DCP): Mengelola tugas tingkat sistem seperti dekoding, akses memori langsung (DMA), dan operasi input / output, memastikan aliran data yang lancar antara komponen.

Motor Control Processor (MCP): Mengelola fungsi motor DC/AC khusus untuk mengatur gerakan turbin drive dengan presisi.

Co-Motor Processor (CMP): Mengambil perhitungan intensif matematika di luar kapasitas MCP, mendukung permintaan operasi dinamis tinggi turbin.

RAM bersama:Memungkinkan akses simultan oleh ketiga prosesor, meminimalkan latensi data dan meningkatkan responsif real-time.

Diagnosis intuitif:10 LED panel depan memberikan umpan balik status visual, menampilkan kode kesalahan dalam kode desimal kode biner (BCD) atau format biner yang memungkinkan teknisi untuk dengan cepat mengidentifikasi dan menyelesaikan masalah.

Perangkat keras yang dapat dikonfigurasi:Termasuk jumper JP tipe Berg dan jumper kawat WJ untuk menyesuaikan modul dengan persyaratan sistem tertentu.

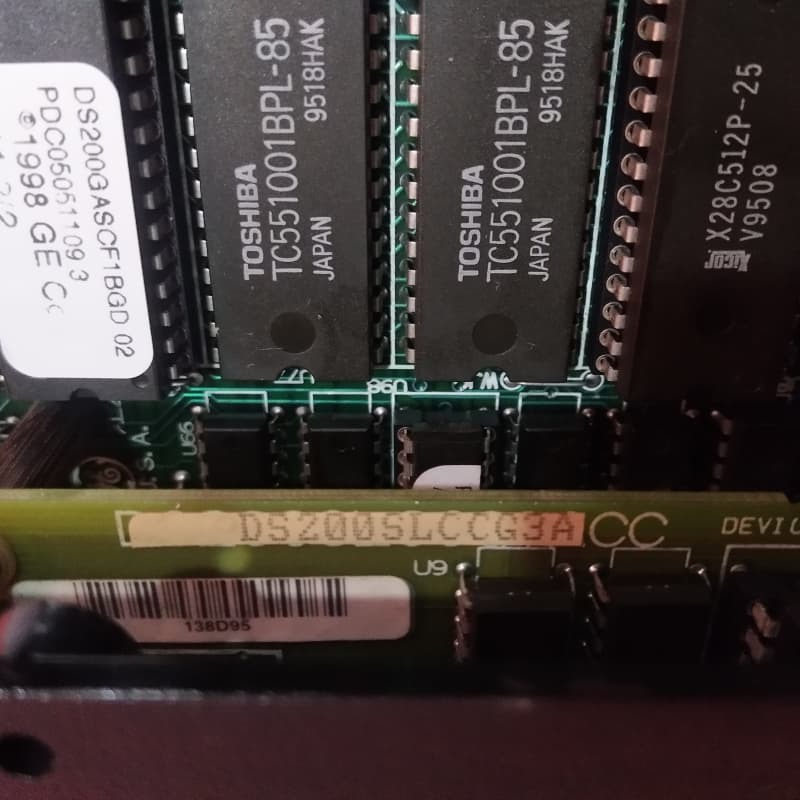

Modul inti 2: DS200SLCCG3ACC (Kartu Bantu Komunikasi LAN)

Kartu bantu ini menambahkan konektivitas jaringan penting, memungkinkan DS215GASCG4AZZ01A untuk mengintegrasikan dengan jaringan area lokal (LAN) dan bertukar data dengan komponen sistem lainnya.Varian revisi dari papan induk DS200SLCCG3 asli, ia menggabungkan tiga pembaruan utama: dua revisi fungsional (meningkatkan stabilitas komunikasi dan kompatibilitas) dan satu revisi karya seni (meningkatkan daya tahan komponen).

Komunikasi dual-circuit:Menawarkan sirkuit terisolasi dan non-terisolasi untuk sinyal LAN drive, memastikan integritas sinyal di berbagai pengaturan sistem.

Prosesor Kontrol LAN (LCP):Memori programnya disimpan dalam dua kartrid EPROM yang dapat dilepas, yang memungkinkan pembaruan atau penggantian perangkat lunak yang mudah.

Pertukaran data yang mulus:Menggunakan dual-ported RAM untuk menghubungkan LCP dengan DS200SDCCG4AEC®s DCP, memungkinkan transfer data yang mulus antara LAN dan drive control core.

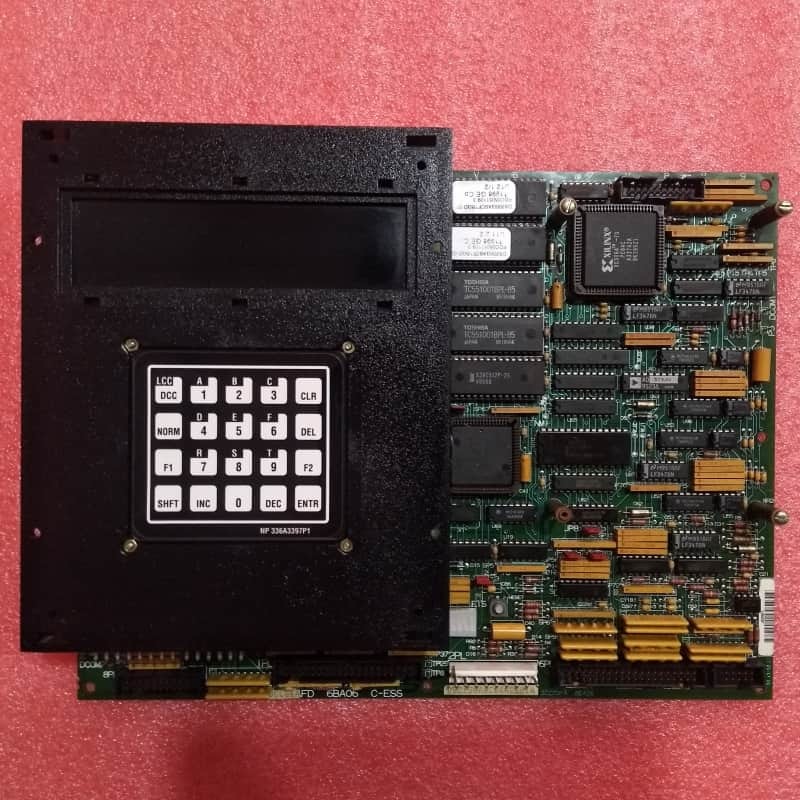

Manajemen yang ramah pengguna:Mendukung keyboard programmer alfanumerik yang dapat dipasang, memberikan akses ke diagnostik sistem, pengaturan konfigurasi, dan pemeriksaan status real-time untuk menyederhanakan pemeliharaan.

Ketahanan & Perlindungan:Menggunakan komponen standar Mark V untuk perlindungan tegangan, ditambah lapisan PCB berbasis prioritas fungsional yang melindungi perangkat keras penting dari stres lingkungan.

Informasi Nomor Produk:Nomor baginya mengkode rincian utama: DS200 mengkonfirmasi perakitan Mark V normal dan pembuatan domestik AS; SLCC menunjukkan fungsi komunikasi LAN; G3 menempatkan di Mark V Group 3;dan ACC menunjukkan tiga revisi.

Fitur Utama DS215GASCG4AZZ01A Terintegrasi

Integrasi semua dalam satu:Menggabungkan kontrol drive dan komunikasi LAN ke dalam satu unit, menghilangkan pemasangan modul terpisah dan mengurangi kompleksitas kabel.

Speedtronic Legacy:Memanfaatkan teknologi Speedtronic Mark V untuk memastikan kinerja yang dapat diandalkan dan terbukti industri untuk turbin drive.

Efisiensi Triple-Prosessor:Kolaborasi DCP/MCP/CMP memberikan kontrol drive yang tepat dan responsif, memenuhi kebutuhan turbin gas, uap, dan angin yang dinamis.

Konektivitas LAN yang mulus:DS200SLCCG3ACC memungkinkan pemantauan dan kontrol terpusat melalui LAN, mendukung pertukaran data dengan perangkat jaringan.

Penyelenggaraan Sederhana:Diagnosis LED intuitif, EPROM yang dapat dilepas, dan keyboard programmer mengurangi waktu pemecahan masalah dan perbaikan.
