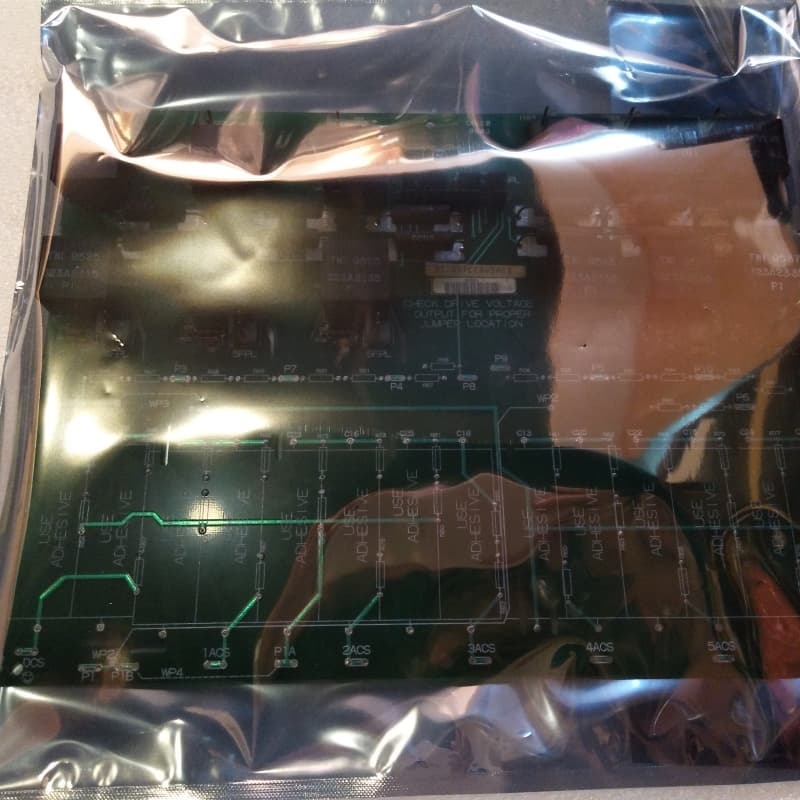

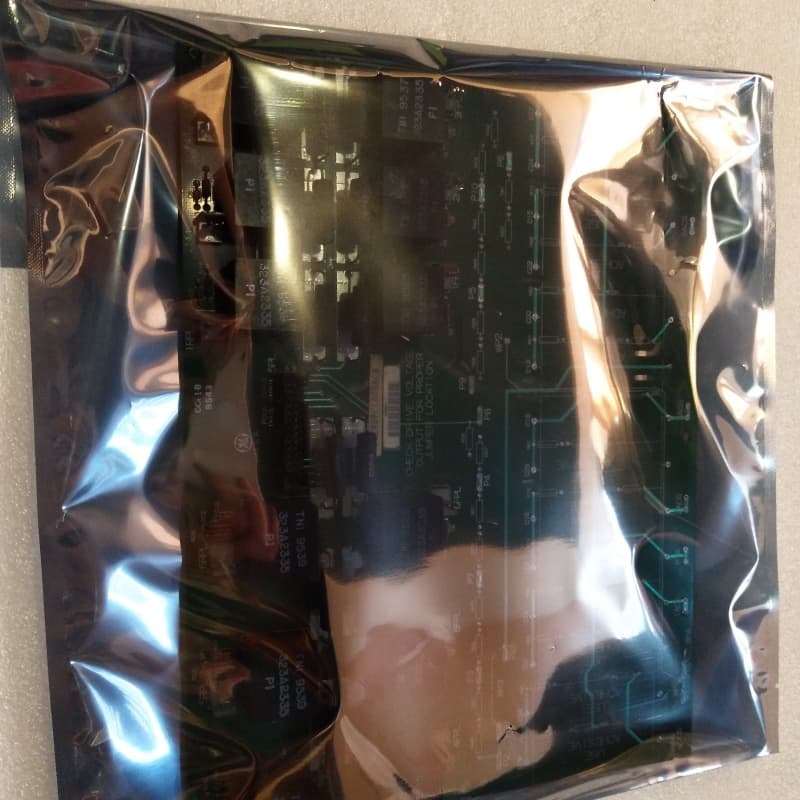

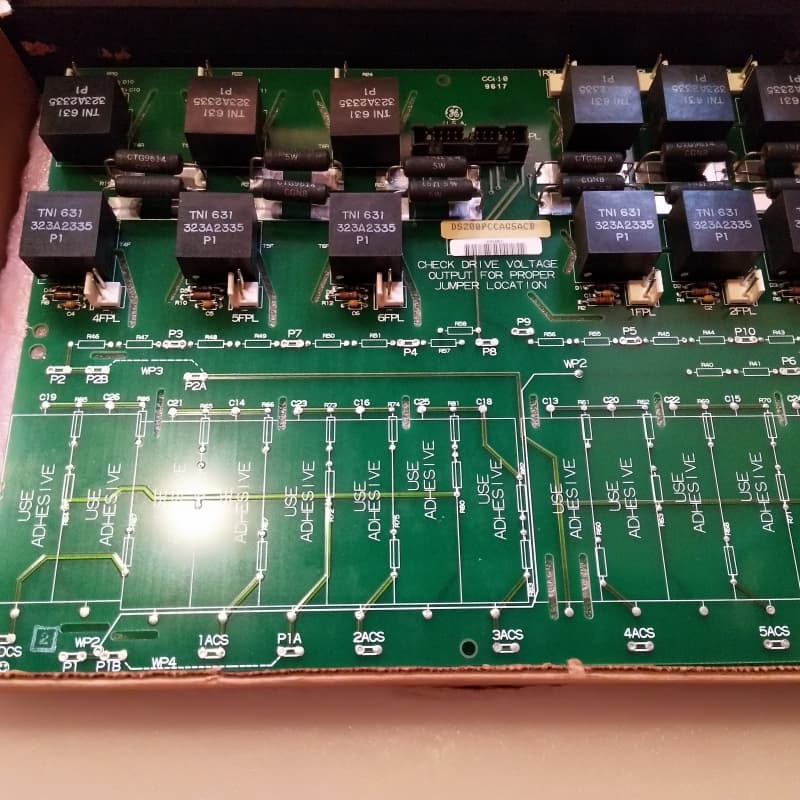

GE DS200PCCAG5ACB Power Connect Card 330mm x 200mm Mark V

Kartu Power Connect GE DS200PCCAG5ACB

Detail Produk:

GE Speedtronic Mark V DS200PCCAG5ACB adalah Kartu Power Connect berdaya tinggi yang dirancang untuk menjembatani jembatan daya SCR dan sirkuit kontrol penggerak. Ia menggunakan transformator pulsa untuk mengirimkan sinyal penggerak gerbang ke jembatan SCR dan diklasifikasikan sebagai “daya tinggi” karena peredamnya dipindahkan ke tempat lain dalam sistem, yang memerlukan pemasangan dengan pengontrol daya tinggi.

Ia memiliki 12 konektor colok untuk pulsa gerbang SCR maju/mundur, satu konektor untuk komunikasi papan catu daya tipe DCFB, ditambah reaktor kaki, sekering, dan 4 jumper kabel. Dipasang di belakang papan kontrol penggerak, ia dipasang ke pembawa papan melalui enam dudukan plastik. Sensitif terhadap statis, ia memiliki lubang berinsulasi yang dibor di pabrik untuk pemasangan yang aman; tag produk “G5” menandakan keanggotaan Mark V Grup 5, Tegangan AX maks 1500 V rms, dan kompatibilitas dengan bingkai Mark V gaya J/K/M.

Fitur Utama:
Integrasi SCR Daya Tinggi: Memindahkan peredam/untai atenuasi untuk penggunaan daya tinggi, memasangkan dengan pengontrol daya tinggi untuk menghubungkan jembatan SCR dan sirkuit kontrol melalui transformator pulsa.

Konektivitas yang Ditargetkan: 12 konektor colok untuk pulsa gerbang SCR dua arah dan konektor catu daya DCFB memastikan tautan sinyal/daya yang mulus dalam penggerak Mark V.

Kompatibilitas Mark V Grup 5: Tag “G5” mengonfirmasi tegangan maks 1500 V rms dan kecocokan bingkai J/K/M, menyederhanakan pemeriksaan kompatibilitas untuk sistem Mark V.

Pemasangan Aman: Dipasang di belakang papan kontrol/catu daya penggerak, diamankan oleh enam dudukan plastik ke pembawa—dengan lubang bor berinsulasi untuk penempatan yang aman dan stabil.

Keamanan Statis & Tegangan: Diperlakukan sebagai sensitif terhadap statis; papan dasar menghindari penumpukan tegangan permukaan yang berbahaya setelah daya mati, penting untuk pemasangan/pemeliharaan yang aman.
