GE Mark V DS200DTBDG1A Modul Terminasi 330mm x 100mm x 200mm

GE MARK v DS200DTBDG1A Modul Penghentian Ekspansi Output Kontak

Deskripsi produk:

GEDS200DTBDG1Aadalah Contact Output Expansion Termination Module bagian dari GE's Mark V/Mark V LM Series, yang dirancang untuk sistem kontrol turbin.dipasang di lokasi Q11, Q21, dan Q51, terhubung ke 30 relay pada papan TCRA.

Peran utamanya adalah memperluas kemampuan output kontak: 16 dari 30 output dapat dikonfigurasi sebagai solenoid melalui jumper perangkat keras,dan dua output tambahan mendukung konverter kontak ketika J19/J20 dihubungkan.

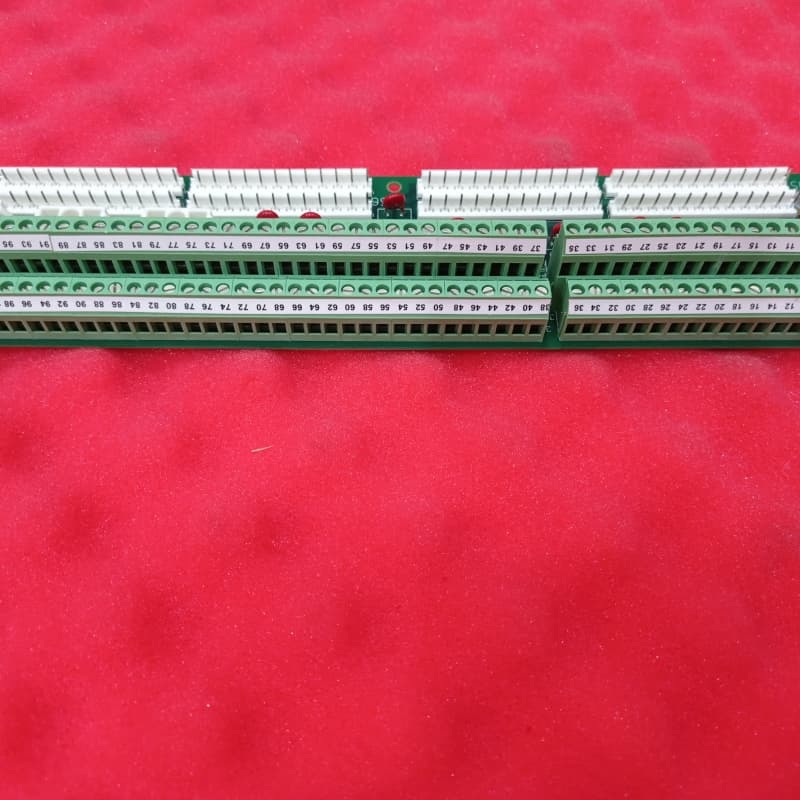

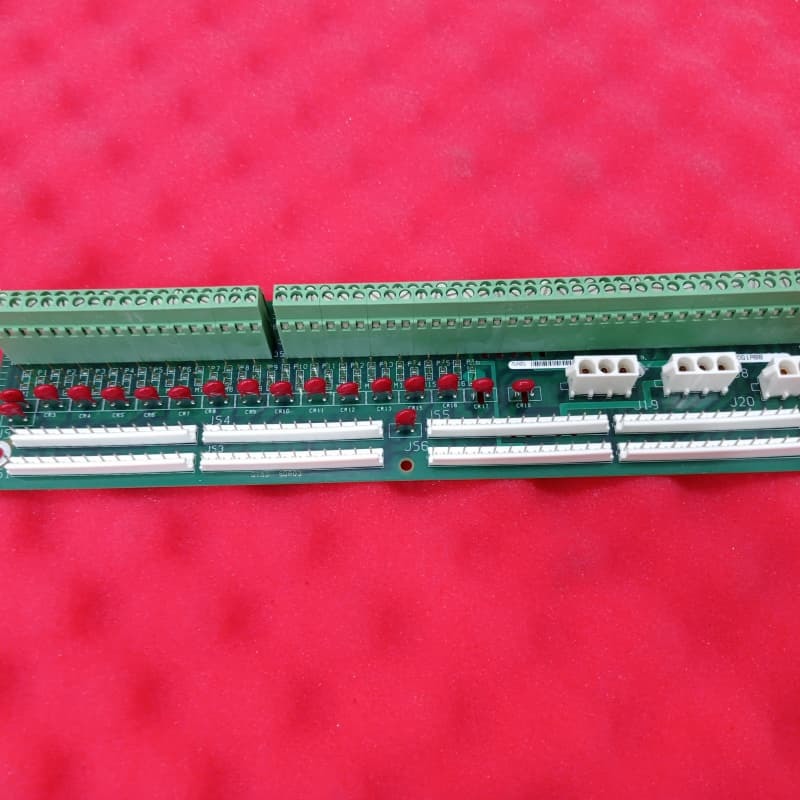

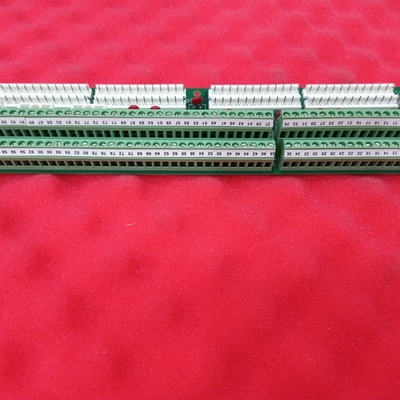

Secara fisik, ia memiliki dua blok terminal, beberapa titik uji, 2 jumper, 3 konektor 34 pin, dan 8 konektor untuk sinyal relay TCRA.Pengujian membutuhkan personel yang terlatih dengan peralatan yang dikalibrasi, permukaan bebas statis, dan referensi ke manual pabrik menggunakan TP ID untuk diagnostik sirkuit.

Fitur Utama:
Mark V Seri Integrasi:Disesuaikan untuk kontrol turbin Mark V/Mark V LM, memungkinkan koneksi lancar ke relay TCRA dan memperluas kapasitas output di lokasi Q11/Q21/Q51.

Output yang dapat dikonfigurasi:16 output yang dapat dikonfigurasi sebagai solenoid melalui jumper; dua output tambahan untuk konverter kontak, meningkatkan fleksibilitas untuk kebutuhan khusus turbin.

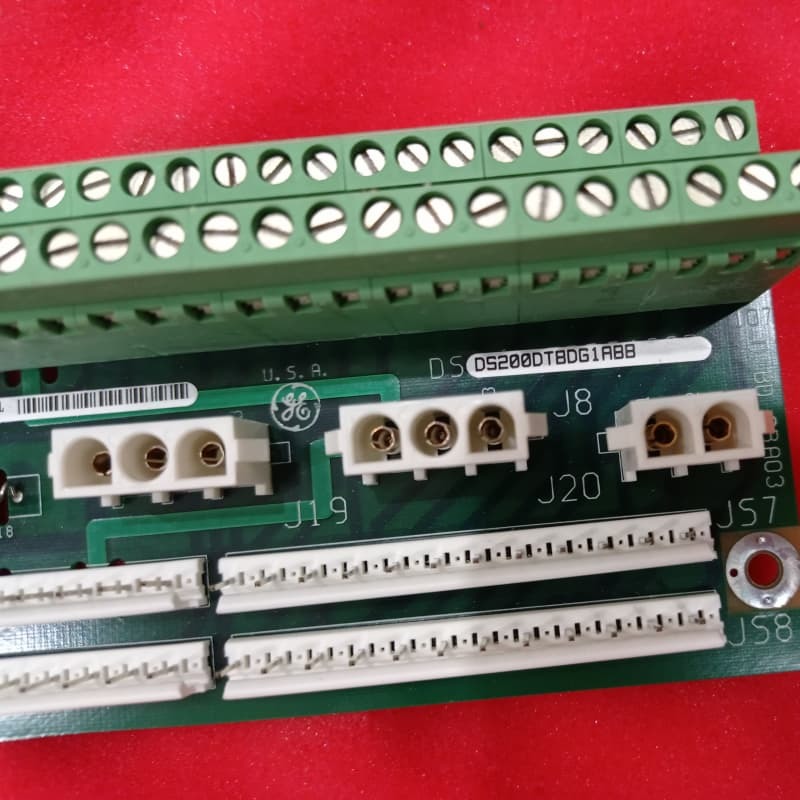

Konektivitas khusus:Termasuk JS1 JS8, power solenoid J8, dan J19/J20, memastikan sinyal / routing daya yang tepat dalam sistem kontrol.

Kemampuan Diagnostik:Titik pengujian (berlabel TP) dengan fungsi yang didokumentasikan pabrik memungkinkan pemecahan masalah yang ditargetkan, terbatas pada servis terlatih dengan peralatan yang tepat.

High-Density Termination (Penghentian kepadatan tinggi):Dua blok terminal mendukung kabel sinyal yang luas, memusatkan manajemen output untuk pengaturan kontrol turbin yang kompleks.

Revisi-Enhanced Desain:Membangun pada DS200DTBDG1 asli dengan pembaruan fungsional, meningkatkan keandalan untuk ekspansi output kontak dalam operasi turbin.

Parameter teknis:

Aplikasi:

GE MARK V DS200DTBDG1A CONTACT OUTPUT EXPANSION TERMINATION MODUL adalah salah satu model canggih dari seri Turbine Control Unit GE.Model ini menyediakan kecepatan tinggi pemrosesan digital dan kemampuan komunikasi, yang memungkinkan kontrol yang akurat dan cepat dari turbin gas. produk ini dibuat di AS dan disertifikasi dengan COO, yang menjamin kualitas dan keandalan.

Dukungan dan Layanan:

Tim produk GE Turbine Control kami menyediakan dukungan teknis dan layanan yang komprehensif untuk memastikan kinerja dan keandalan produk kami yang optimal.

• Dukungan teknis 24/7
• Penanganan dan perbaikan di tempat
• Pemantauan dan diagnostik jarak jauh
• Peningkatan peralatan dan retrofit
