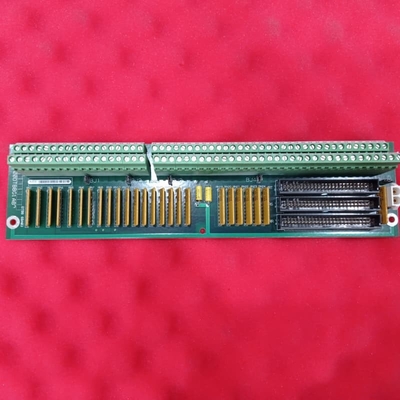

GE DS200DTBBG1ABB Terminal Board 330mm x 200mm untuk Kontrol Turbin Mark V

Papan Konektor Digital Terminal GE DS200DTBBG1ABB Mark V Ge Turbine Control

Detail Produk:

GE DS200DTBBG1ABB adalah Modul Terminasi Ekspansi Input Kontak yang dikembangkan untuk Sistem Kontrol Turbin Mark V GE—digunakan untuk mengelola penggerak otomatis turbin angin, uap, dan gas, dan merupakan bagian dari seri produk akhir GE yang memanfaatkan teknologi Speedtronic yang dipatenkan. Ini adalah versi revisi dari modul DS200DTBBG1 asli, menggabungkan tiga pembaruan produk yang signifikan.

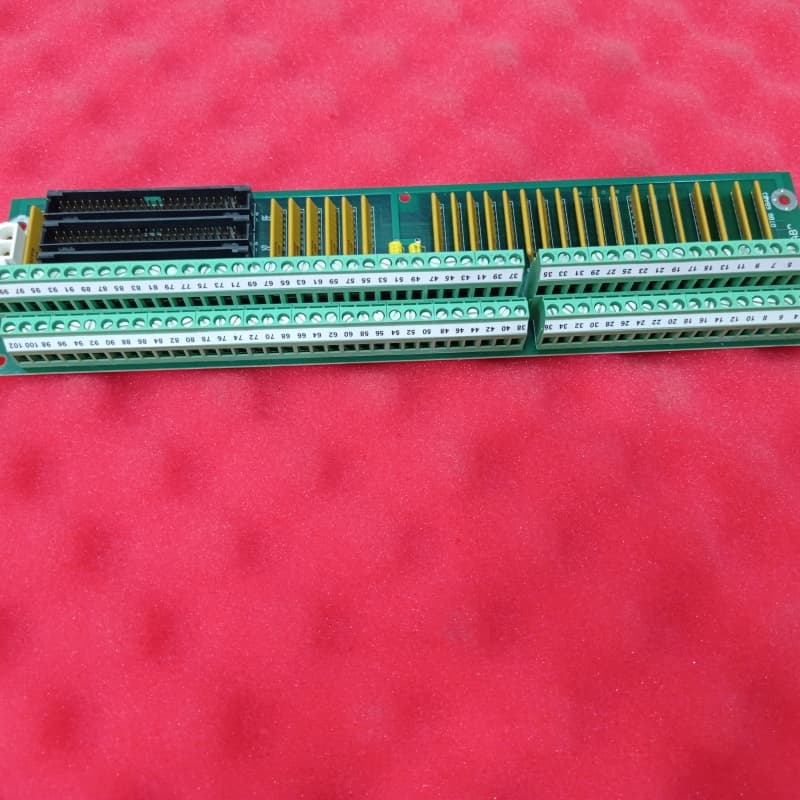

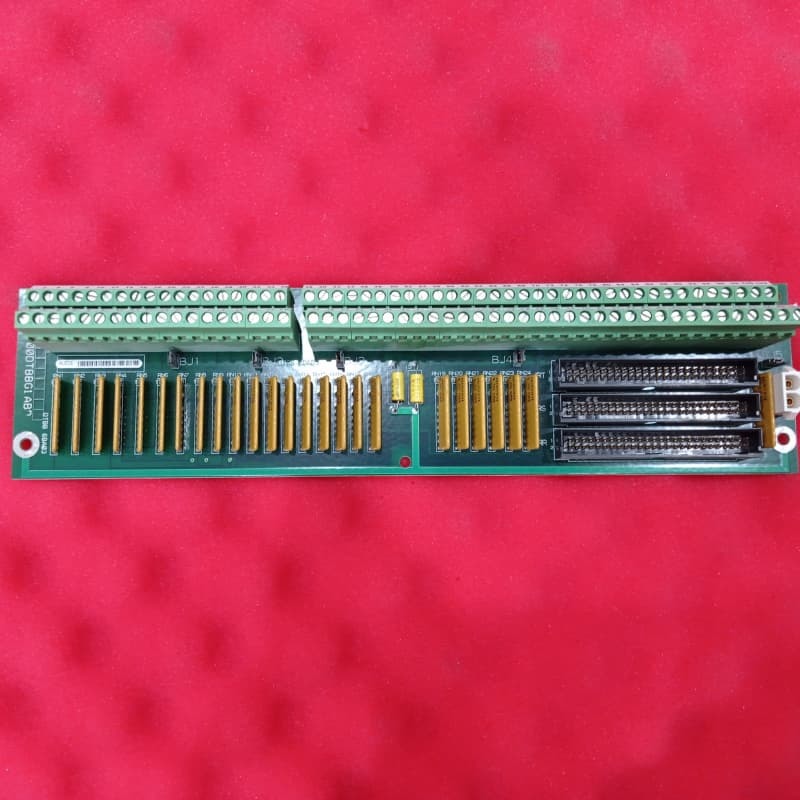

Secara fisik, ukurannya 3 inci tingginya dan 11,5 inci panjangnya, dengan empat lubang sudut untuk dipasang ke rak papan penggerak. Perangkat keras utama meliputi dua blok terminal, tiga konektor 50-pin, tiga konektor 40-pin, konektor bayonet, lima jumper, dan komponen standar Mark V untuk pembatasan tegangan. Nomor produknya menunjukkan bahwa itu adalah papan Mark V yang diproduksi di dalam negeri dengan fungsi DTBB, lapisan PCB normal, klasifikasi Grup 1, dan revisi A/B/B. Kritis untuk pemasangan adalah menempatkannya pada posisi yang sama dengan papan yang diganti untuk memastikan perutean kabel yang tepat—perutean yang buruk berisiko gangguan listrik dan pengurangan pendinginan penggerak, yang dapat mendistorsi sinyal atau terlalu panas komponen.

Fitur Utama:
Integrasi Mark V & Speedtronic: Disesuaikan untuk Sistem Kontrol Turbin Mark V, mendukung penggerak turbin angin/uap/gas dan menggunakan teknologi Speedtronic warisan GE, memastikan kompatibilitas dengan arsitektur kontrol turbin yang matang.

Terminasi Input Kontak yang Diperluas: Dua blok terminal memungkinkan pengelolaan terpusat dari kabel sinyal, berfungsi sebagai hub ekspansi untuk input kontak dalam loop kontrol turbin.

Konektivitas Khusus: Termasuk konektor 40-pin, 50-pin, dan bayonet, ditambah komponen pembatas tegangan, untuk berinteraksi dengan perangkat keras sistem Mark V dan mengatur aliran sinyal/daya.

Peningkatan Kinerja Revisi: Membangun di atas DS200DTBBG1 asli dengan tiga revisi, meningkatkan keandalan atau kompatibilitas untuk kebutuhan kontrol turbin.

Desain Kritis-Pemasangan: Membutuhkan pencocokan posisi dengan papan yang diganti dan perutean kabel yang ketat untuk mencegah gangguan dan masalah pendinginan—kritis untuk akurasi sinyal dan umur panjang penggerak.
