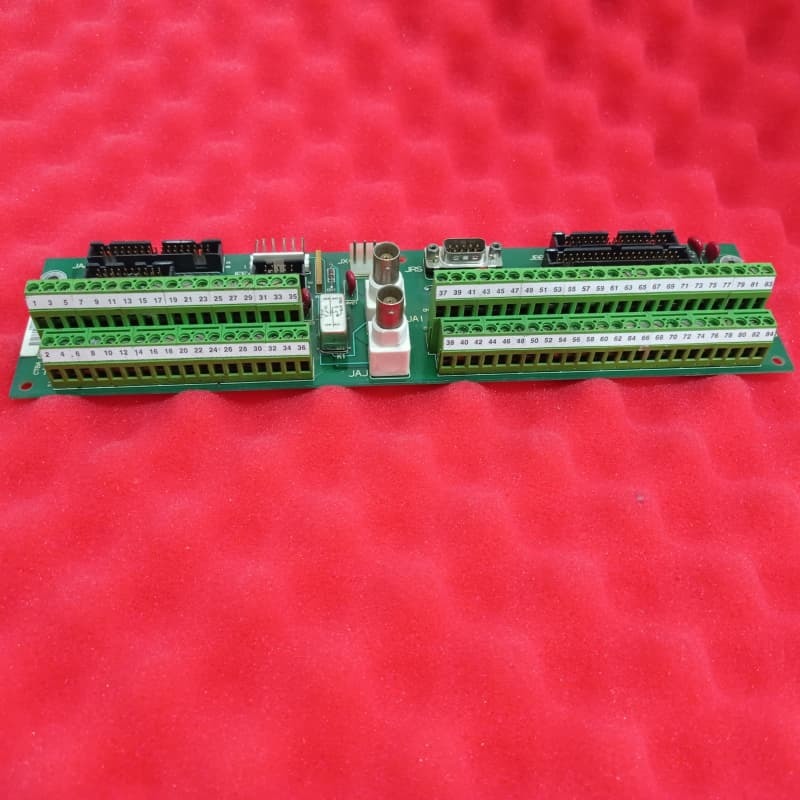

Papan Terminasi GE DS200CTBAG1ADD 330mm x 100mm Mark V

  • GE DS200CTBAG1ADD Termination Board 330mm x 100mm Mark V
  • GE DS200CTBAG1ADD Termination Board 330mm x 100mm Mark V
  • GE DS200CTBAG1ADD Termination Board 330mm x 100mm Mark V
Tempat asal Amerika Serikat
Nama merek GE
Sertifikasi COO
Nomor model DS200CTBAG1ADD
Kuantitas min Order 1
Harga $1000
Waktu pengiriman 5-7 hari
Syarat-syarat pembayaran T/t
Menyediakan kemampuan 999

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama GE DS200CTBAG1ADD BOARD ID Produk DS200CTBAG1ADD
Seri Mark v Kedalaman/panjang bersih produk 330mm
Lebar Net Produk 100mm Tinggi Net Produk 200mm
Bobot bersih produk 2kg Jaminan 1 tahun
Menyoroti

Papan terminasi GE Mark V

,

Papan kontrol turbin DS200CTBAG1ADD

,

Papan terminasi 330mm x 100mm
Tinggalkan pesan
Deskripsi Produk
Papan Terminasi GE DS200CTBAG1ADD
GE DS200CTBAG1ADD adalah Modul Terminasi Analog C-Core yang dirancang khusus untuk sistem Mark V Speedtronic GE—digunakan untuk mengontrol turbin gas dan uap besar/kecil, dengan arsitektur Simplex atau Triple Modular Redundant (TMR) yang dapat dikonfigurasi, dan terintegrasi ke dalam Sistem Kontrol Aeroderivatif Mark V Seri LM. Ini adalah versi revisi dari modul DS200CTBAG1 asli, yang menampilkan tiga pembaruan produk utama.

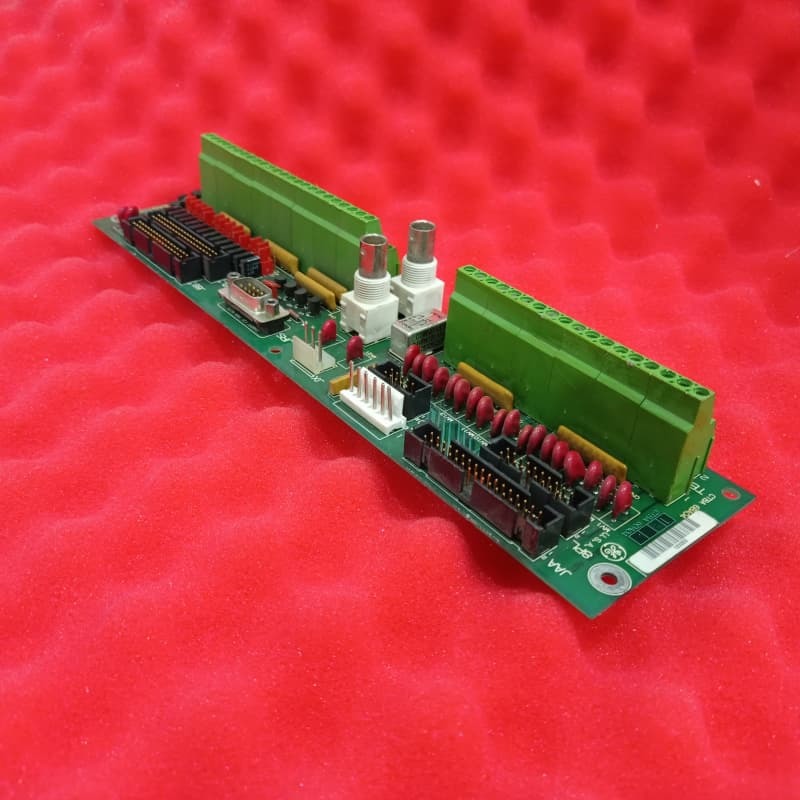

Berada di inti Mark V, peran utamanya adalah untuk mengakhiri dan merutekan sinyal-sinyal penting: input/output 4–20 mA, sinyal tegangan/arus poros, IONET untuk papan STCA/TCDA, dan COREBUS untuk papan QTBA/STCA. Ia juga menerima daya 24 VDC dari papan TCPD dan mencakup relai bypass untuk mempertahankan komunikasi COREBUS jika daya hilang. Secara fisik, ia adalah PCB panjang dan sempit dengan lubang bor sudut/tepi untuk pemasangan, dioda berlapis merah, dan kode identifikasi. Ia memiliki konektor yang beragam — dengan 6PL sebagai sisa yang tidak digunakan — ditambah komponen seperti 20+ MOV, selusin jumper, resistor, dan relai. Konektor COREBUS yang tidak digunakan memerlukan resistor terminasi, dan detailnya ada dalam materi teknis asli GE.


Fitur Utama
Kinerja yang Direvisi: Dibangun di atas DS200CTBAG1 asli dengan tiga revisi produk, meningkatkan penanganan sinyal atau keandalan untuk kebutuhan kontrol aeroderivatif dan turbin.


Terminasi Sinyal Kritis: Memusatkan perutean I/O 4–20 mA, sinyal poros, IONET, dan COREBUS, menghubungkan ke papan Mark V utama untuk mempertahankan integritas loop kontrol.


Daya & Perlindungan Redundan: Termasuk relai bypass untuk komunikasi COREBUS dan lebih dari 20 MOV + dioda merah untuk penekanan/pengaturan tegangan, menjaga sirkuit sensitif.


Konektivitas yang Dapat Dikonfigurasi & Terorganisir: Menampilkan selusin sakelar jumper untuk kustomisasi, konektor bernama pabrik yang diberi label jelas, dan pedoman untuk bagian yang tidak digunakan, menyederhanakan pengaturan dan pemeliharaan.


Desain Tingkat Industri: Lubang bor cincin konduktif untuk pemasangan yang aman dan komponen yang tahan lama memastikan stabilitas di lingkungan operasi turbin yang keras.

Spesifikasi Teknis
Nama Papan Terminasi GE DS200CTBAG1ADD
ID Produk DS200CTBAG1ADD
Seri Mark V
Tinggi Bersih Produk 200mm
Kedalaman/Panjang Bersih Produk 330mm
Lebar Bersih Produk 100mm
Berat Bersih Produk 2kg
Garansi 1 Tahun

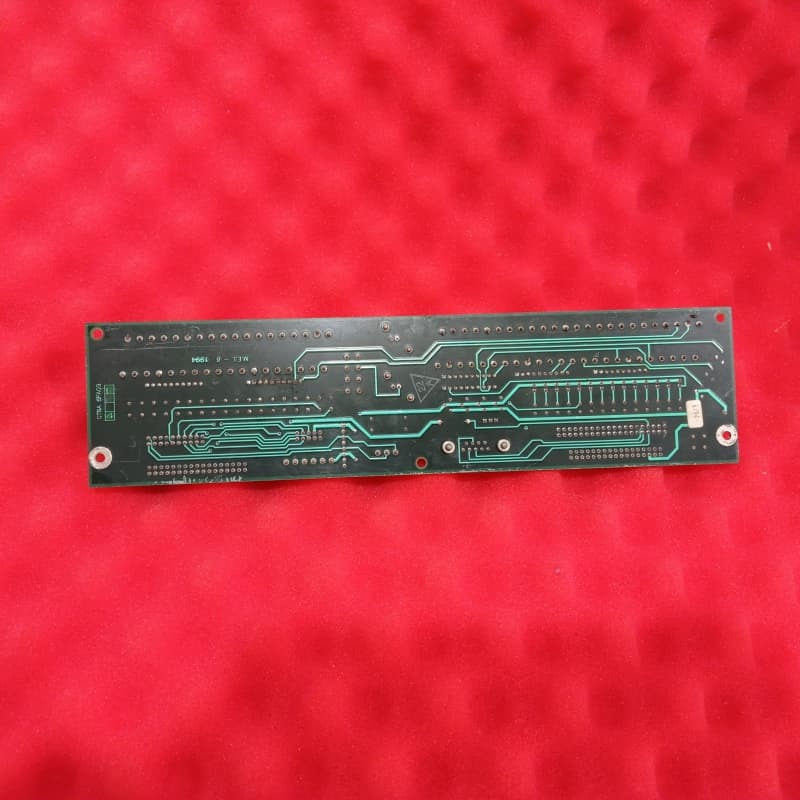

Papan Terminasi GE DS200CTBAG1ADD 330mm x 100mm Mark V 0
Papan Terminasi GE DS200CTBAG1ADD 330mm x 100mm Mark V 1
