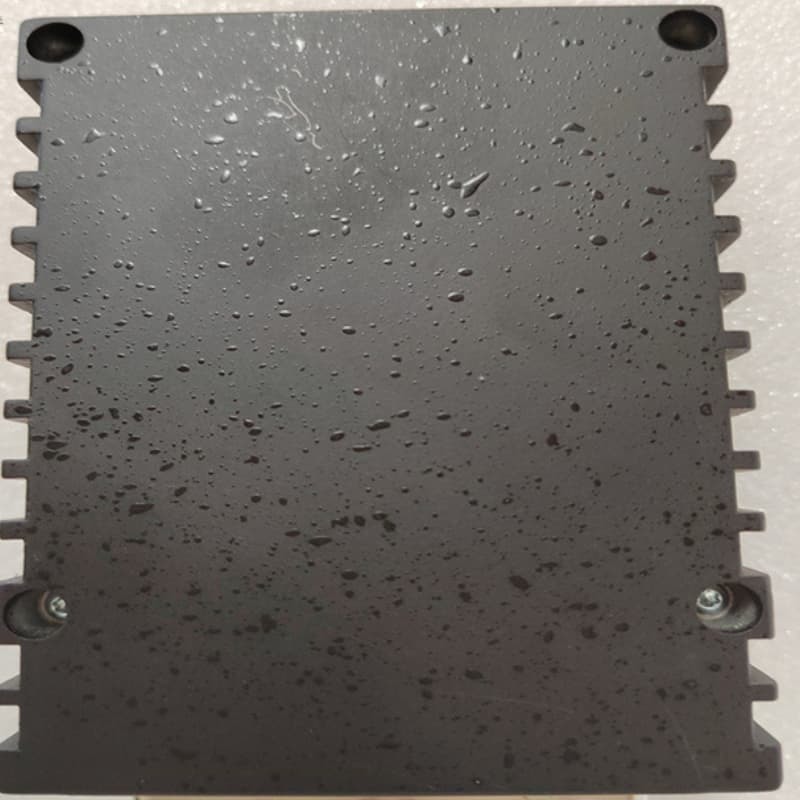

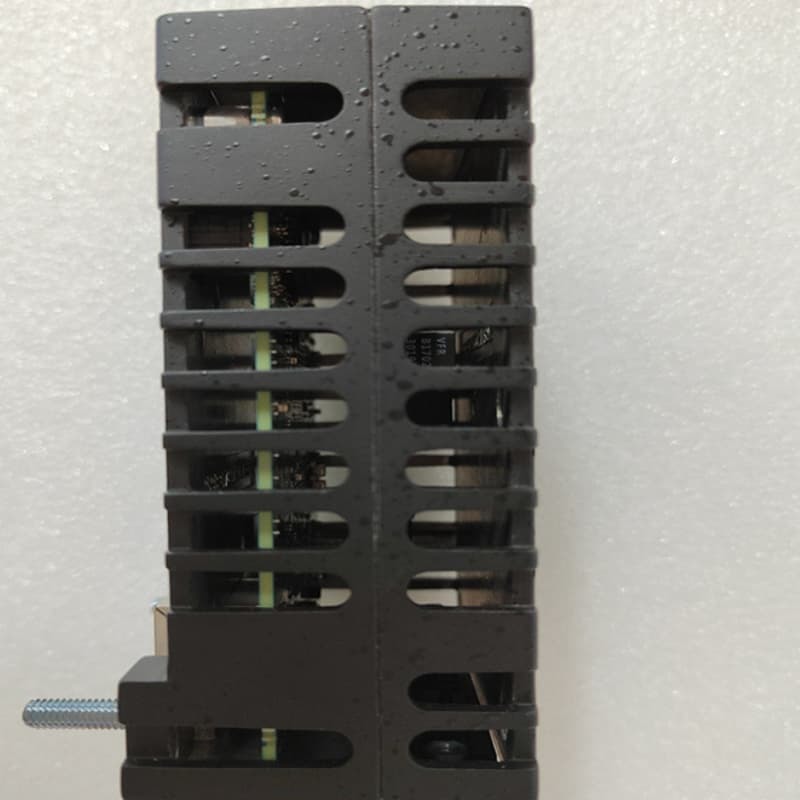

Modul I/O Analog GE IS220PCLAH1A 4-Saluran 16-bit A/D

GE IS220PCLAH1A adalah Modul I/O Analog Inti 4-saluran yang termasuk dalam Seri Mark VIe, dirancang untuk sistem kontrol terdistribusi—terutama mendukung turbin gas turunan aero. Diproduksi di AS, ia beroperasi pada 28V DC di seluruh -30 hingga 65°C, menampilkan resolusi konverter A/D 16-bit untuk penanganan sinyal analog yang presisi.

Fungsi intinya adalah untuk menyediakan I/O analog penting untuk pengoperasian mesin, berintegrasi dengan papan terminal SCLS/SCLT. Mendukung konfigurasi kontrol yang beragam: pengontrol ganda/simplex dengan I/O TMR/simplex. Pemasangan melibatkan pemasangan papan SCLS, koneksi PCLA langsung ke J3/J4, pemasangan rel DIN atau kabinet untuk SCLT, dan tautan kabel 68-pin. Pengoperasian bergantung pada dua papan sirkuit: papan prosesor Mark VIe bersama dan papan akuisisi BCLA, memastikan kompatibilitas yang mulus dengan semua paket/pengontrol I/O Mark VIe dan laju bingkai.

Fitur Utama:
I/O Analog Presisi: 4 saluran dengan resolusi A/D 16-bit, menangani termokopel, RTD, tegangan, dan loop 4–20 mA.

Kompatibilitas Fleksibel: Bekerja dengan semua paket/pengontrol I/O Mark VIe, mendukung laju bingkai 10–320 ms, dan beradaptasi dengan konfigurasi simplex/TMR.

Desain Industri yang Kuat: Beroperasi pada 28V DC di seluruh -30 hingga 65°C, dengan konstruksi tahan lama yang cocok untuk lingkungan industri yang keras.

Pemasangan yang Disederhanakan: Menggunakan pemasangan SCLS 4-sudut, kabel 68-pin untuk tautan SCLT, dan pedoman pembumian yang jelas untuk memastikan integritas sinyal; port Ethernet mendukung koneksi tunggal/ganda.

Operasi Modular: Terdiri dari papan prosesor Mark VIe bersama dan papan akuisisi BCLA, berintegrasi dengan papan terminal SCLS/SCLT untuk memungkinkan akuisisi dan transmisi sinyal analog yang andal untuk kontrol turbin.
