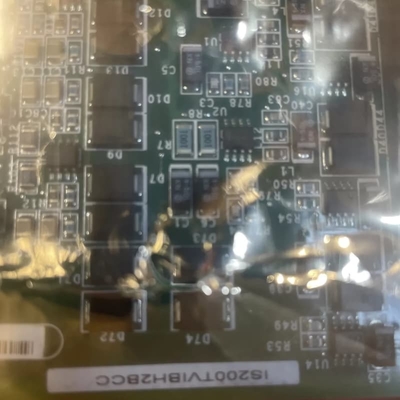

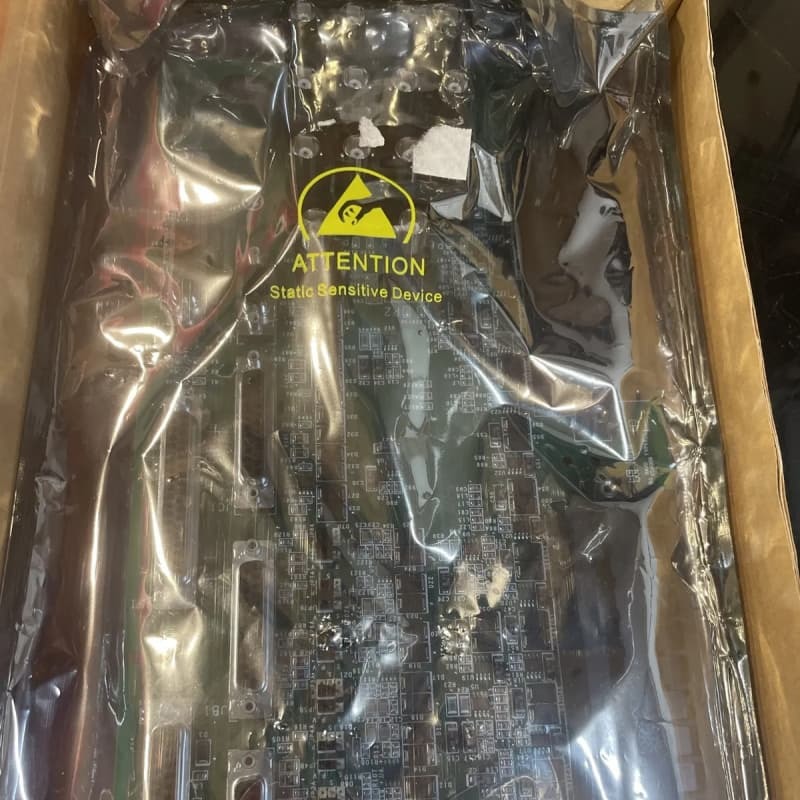

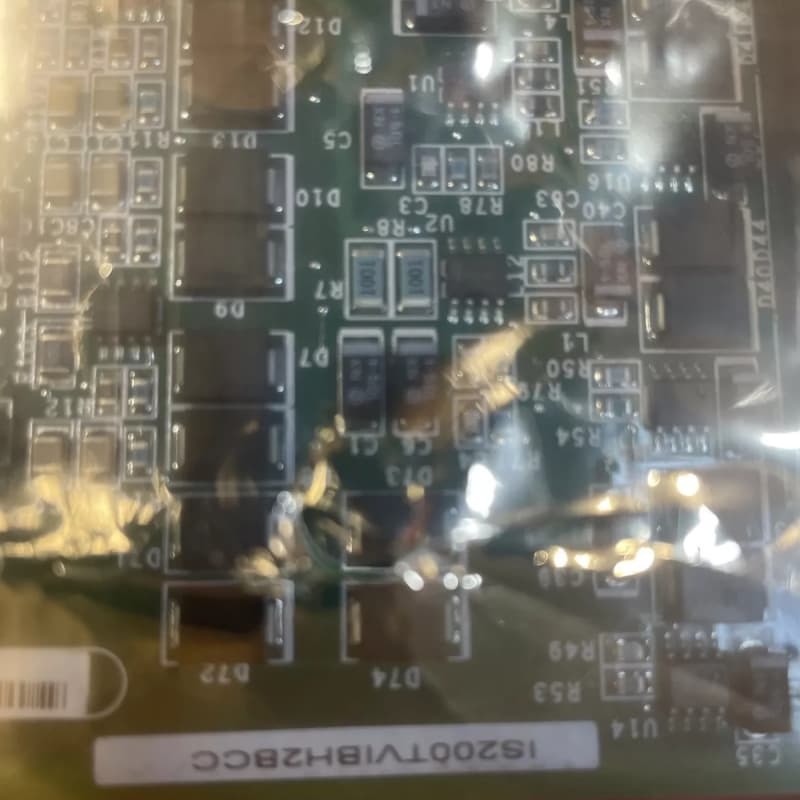

Papan Terminal Getaran GE IS200TVIBH2BBB untuk Kontrol Turbin Mark VI

GE IS200TVIBH2BBB adalah Papan Terminal Getaran dalam sistem kontrol Mark VI, sangat penting untuk pemantauan getaran pada mesin industri. Papan ini menghubungkan hingga 14 probe Bently Nevada, 2 di antaranya dapat terhubung ke papan VVIB untuk pemrosesan lebih lanjut dan mendukung berbagai jenis probe: kedekatan, kecepatan, percepatan, seismik, dan fase.

Bekerja dengan Papan Vektor Input Getaran, papan ini memfasilitasi pemantauan getaran secara terus-menerus. VVIB menyediakan daya (-28V DC, dengan redundansi melalui rangkaian seleksi-tinggi dioda dalam sistem TMR) dan memproses sinyal melalui konversi analog-ke-digital, mentransmisikan data melalui bus VME ke pengontrol. Pengontrol menghasilkan alarm untuk getaran, eksentrisitas, posisi aksial, dan logika trip untuk mencegah kegagalan. Papan ini mencakup konektor BNC untuk alat perawatan portabel, memungkinkan pemeriksaan prediktif.

Fitur:
Kompatibilitas Probe: Mendukung 14 probe Bently Nevada dan terintegrasi dengan VVIB untuk pemrosesan sinyal tingkat lanjut.

Daya Redundan: -28V DC dari VVIB, dengan sistem TMR menggunakan rangkaian seleksi-tinggi dioda untuk daya yang andal; regulator menyediakan -23 hingga -26V DC dengan perlindungan hubung singkat.

Pemrosesan Sinyal: Sinyal probe mengalami konversi A/D melalui VVIB, dengan pengambilan sampel berkecepatan tinggi untuk transmisi data real-time ke pengontrol.

Perawatan & Keselamatan: Konektor BNC memungkinkan pengumpulan data portabel; alarm/logika trip yang dihasilkan pengontrol mencegah kegagalan mesin.

Integrasi Sistem: Mulus dengan Mark VI, meningkatkan efisiensi operasional dengan meminimalkan waktu henti melalui pemantauan getaran proaktif.
