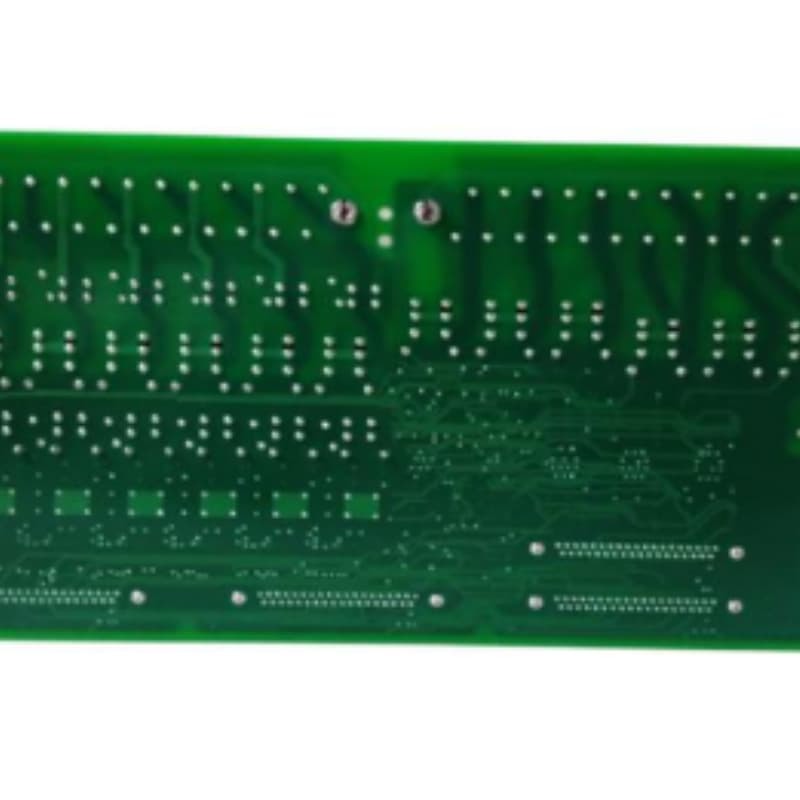

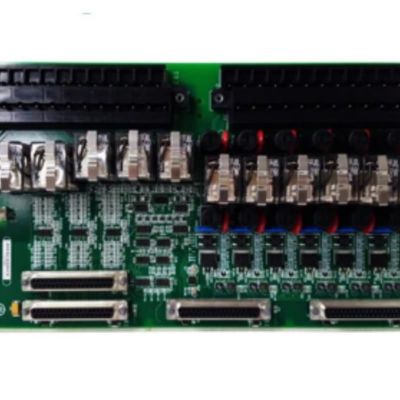

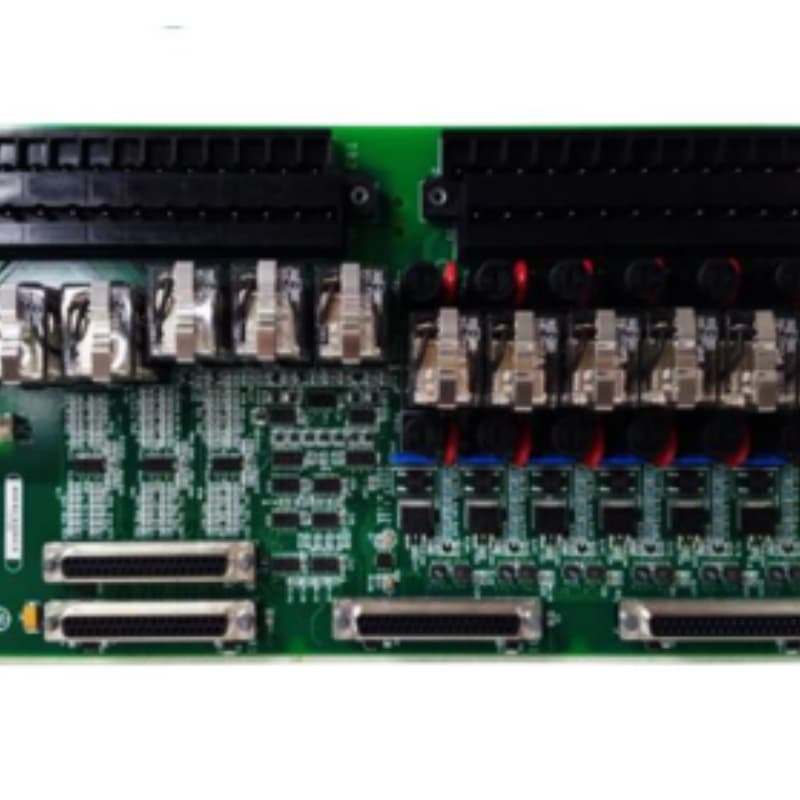

GE Mark VI IS200DAMEG1ABA Papan Penguat Gerbang / Antarmuka

Deskripsi Produk:

IS200DAMEG1ABA adalah papan penguat/antarmuka gerbang yang dikembangkan oleh General Electric (GE), yang merupakan bagian dari sistem kontrol transmisi GE dan terutama digunakan dalam rak kontrol Innovation Series. Ini digunakan untuk menghubungkan perangkat sakelar daya (misalnya, IGBT) dalam rangkaian penggerak tegangan rendah ke rak kontrol, dan merupakan komponen antarmuka utama di antara ketiganya.

Fungsi utamanya adalah untuk menyediakan koneksi antarmuka tanpa penguatan, tanpa input daya antara terminal kolektor, emitor, gerbang IGBT, dan papan antarmuka karakteristik jembatan (papan BPIA) dari rangka kontrol.

Papan ini adalah salah satu Papan Penguat/Antarmuka Penggerak Gerbang dari seri GE Mark VI, salah satu dari enam varian, yang disesuaikan dengan tingkat daya penggerak 65 bingkai, cocok untuk sistem penggerak berkaki fase, dan dapat mendukung tiga fase (A, B, C) dalam satu papan dengan modul IGBT umum untuk ketiga fase.

Fitur:

1.Fungsi antarmuka: hanya untuk koneksi antarmuka, tidak ada penguatan sinyal, dan tidak ada input daya. Koneksi input dan output ke papan BPIA diwujudkan melalui tiga konektor: CPL (fase-C, berlabel U), BPL (fase-B, berlabel V), APL (fase-A, berlabel W).

2.Struktur dan Koneksi: Berisi 6 konektor, masing-masing dengan fungsi pin yang berbeda, misalnya pin 5 adalah terminal umum, yang sesuai dengan emitor setiap fase dalam model IGBT lengan jembatan atas. Mereka disolder ke modul IGBT dan harus diganti pada saat yang sama; sistem kontrol harus dimatikan sebelum pengoperasian untuk mencegah sengatan listrik.

3.Fitur adaptasi:Adaptasi ke penggerak berkaki fase; satu papan dapat mencakup tiga fase, yang berbagi modul IGBT umum (meskipun mungkin ada beberapa IGBT per kaki fase, hanya satu modul yang diperlukan untuk papan ini). Peringkat daya penggerak adalah 65 fps dan merupakan salah satu dari enam varian.

4.Keamanan dan penggantian: Penggantian memerlukan penanganan IGBT dan papan DAME (karena koneksi yang disolder) dan harus dilakukan tanpa daya. Pemasangan memerlukan penerapan gemuk silikon tertentu (misalnya Dow Corning 340) dan pengetatan baut ke torsi dan urutan tertentu untuk memastikan koneksi yang andal.
