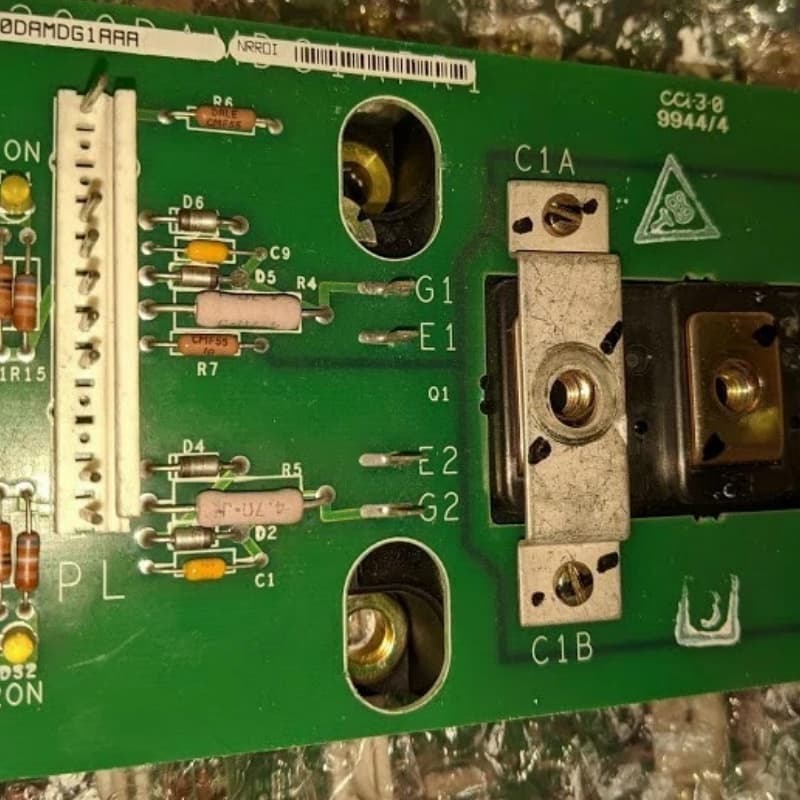

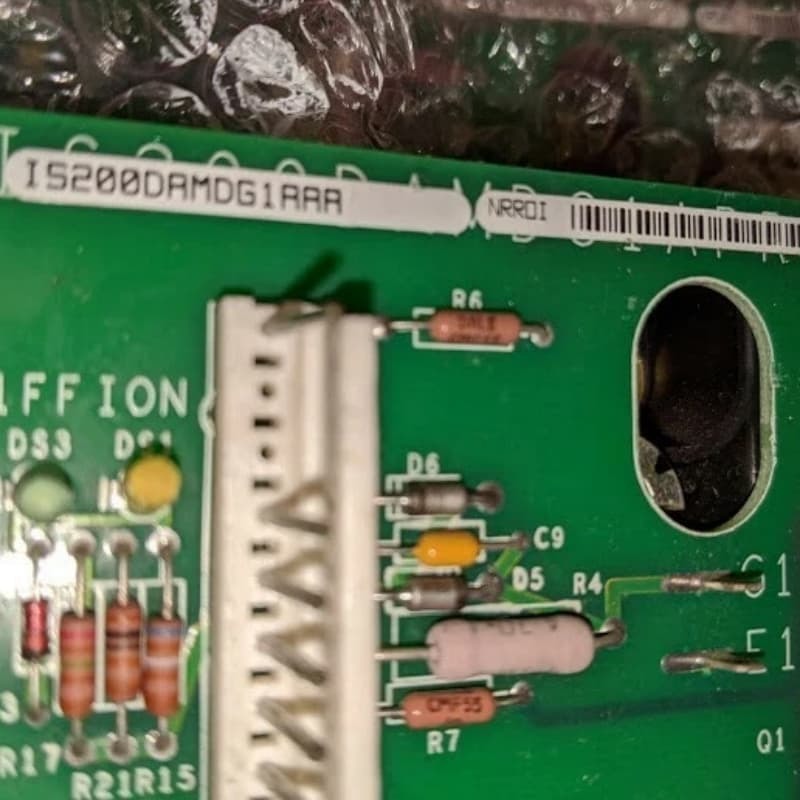

Papan Antarmuka Driver Gerbang GE Mark VI IS200DAMDG2AAA

Deskripsi produk:

PeraturanIS200DAMDG2AAAadalah papan antarmuka penguat drive gerbang dari General Electric (GE) yang termasuk dalam seri Mark VI Turbine Control System,yang terutama digunakan untuk sistem manajemen dan kontrol dari rangkaian penggerak otomatis yang kompatibel dengan GE untuk gas, uap, dan turbin angin, dengan penambahan skenario turbin angin baru dibandingkan dengan seri Mark V pendahulunya.

Ini adalah salah satu dari enam varian dari seri DAM papan drive gerbang, dan berfungsi sebagai papan antarmuka antara kerangka kontrol dan perangkat power switching (IGBT) dalam sistem drive tegangan rendah,tanpa input daya atau amplifikasi.

Fitur:

Fungsi inti:Berfungsi sebagai antarmuka antara kerangka kontrol dan IGBT, menghubungkan papan antarmuka karakteristik jembatan, gerbang,terminal pemancar dan kolektor IGBT untuk mewujudkan transmisi dan kontrol sinyal, tanpa penguatan daya.

Daya dan spesifikasi:Rating daya sesuai dengan frame 92 atau frame 125, setiap driver dapat dikonfigurasi dengan 3 unit, setiap unit berisi 1 modul IGBT ganda (misalnya Powerrex CM200DY-28H), mengendalikan satu kaki fase.

Indikasi status:Dilengkapi dengan 4 LED, dengan warna kuning 1ON (DS1) dan 2ON (DS3) yang menunjukkan bahwa IGBT atas dan bawah dihidupkan, dan hijau 1FF (DS2) dan 2FF (DS4) yang menunjukkan bahwa mereka dimatikan,untuk memberikan umpan balik intuitif tentang status operasi.

Konfigurasi koneksi:Berisi 12 pin koneksi IGBT (misalnya, C1, G1IN, COM1, C2, dll.), tanpa sekering, titik uji, atau bagian yang dapat dikonfigurasi, untuk desain sederhana.

Nomor Model dan Desain:Kode penomoran model mencakup singkatan fungsional DAMD, Mark VI Series Group 2, lapisan PCB biasa, manufaktur lokal, dan banyak lagi;Faktor bentuk berbentuk C memungkinkan integrasi dan pemasangan mudah pada papan yang lebih besar.

Parameter teknis:
