Papan Sirkuit Cetak GE Mark VI IS200DAMAG1BCB

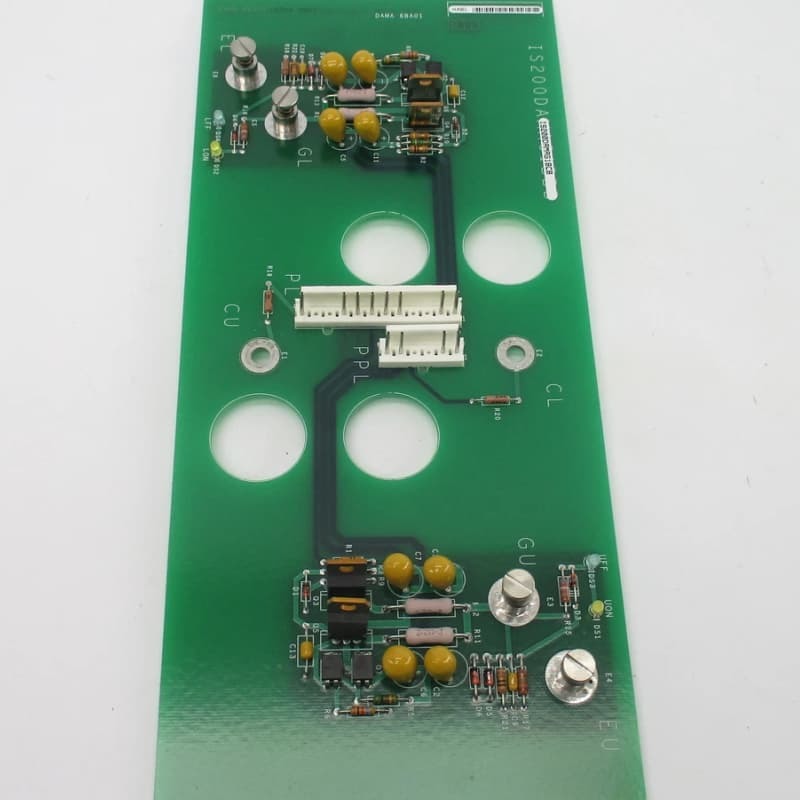

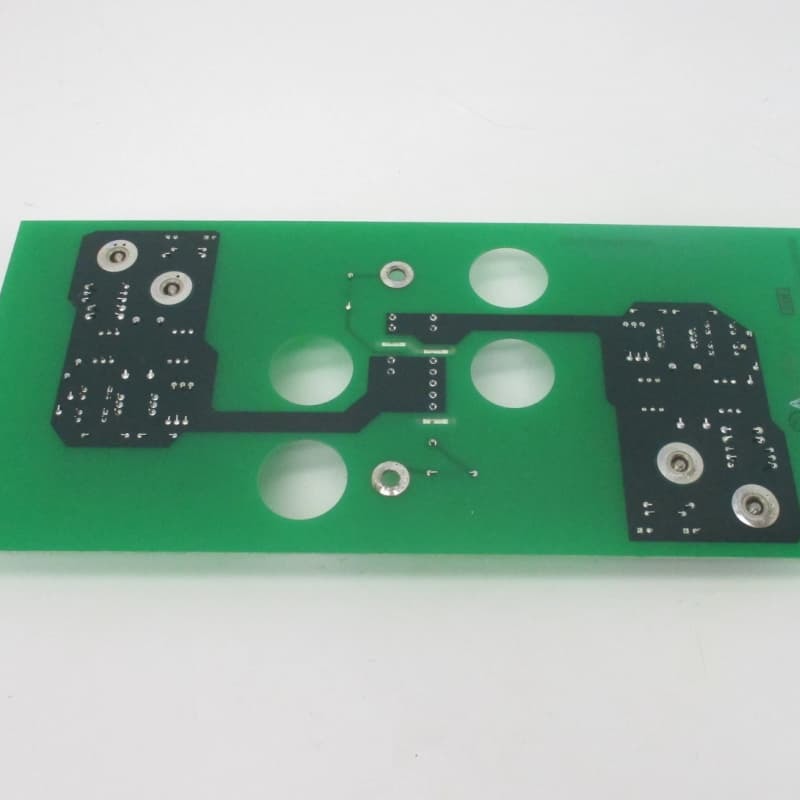

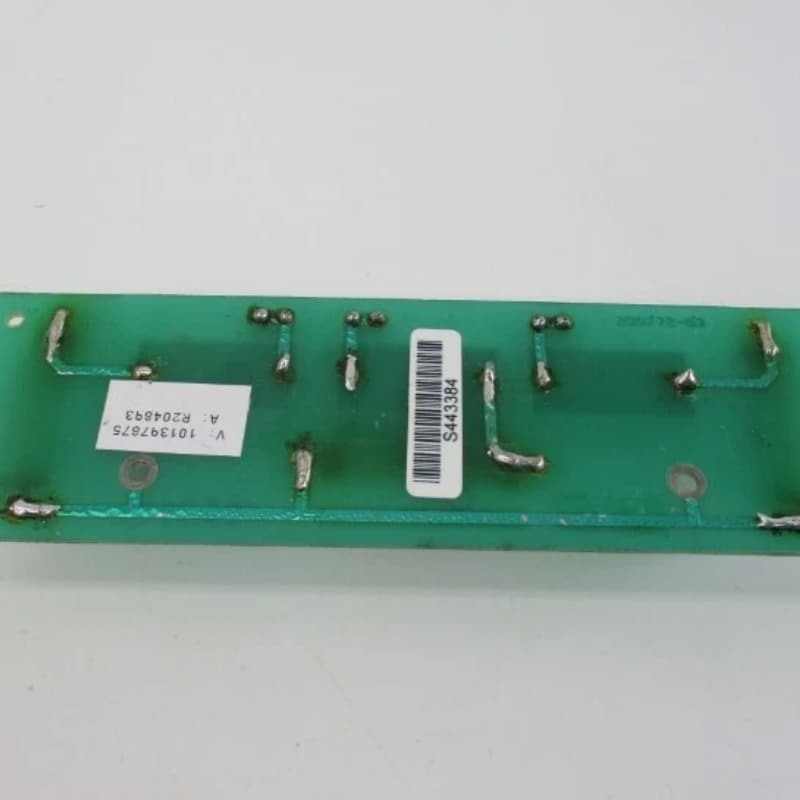

GE Mark VI IS200DAMAG1BCB Papan sirkuit cetak

Deskripsi produk:

GE Mark VI IS200DAMAG1BCB adalah papan sirkuit cetak, bagian dari sistem kontrol drive GE dan sistem Speedtronic Mark VI untuk turbin gas / uap.

Sebagai gate drive amplifier/interface board, ia menghubungkan IGBT (biasanya Powerrex CM1000HA-28H) ke rak kontrol utama, dengan satu per fase kaki dan tiga per drive.Ini memiliki indikator LED (DS1-DS4) yang menunjukkan keadaan IGBT, konektor untuk terminal IGBT dan Bridge Personality Interface, dan pegangan hingga 690V/1700A, cocok untuk drive tegangan rendah 620 frame dalam aplikasi industri bertenaga tinggi.

Fitur:

IS200DAMAG1BCB berfungsi sebagai gate drive amplifier/interface board dengan fungsi inti koneksi dan kontrol:

The electrical connection of the upper and lower phase leg IGBT modules to the Bridge Property Interface Board (BPIA) is realized by means of 12-pin and 6-pin vertical connectors for signal and power transmission.

Umpan balik waktu nyata dari status IGBT disediakan oleh empat LED (dua kuning dan dua hijau),dengan lampu kuning yang menunjukkan bahwa IGBT yang sesuai dihidupkan dan lampu hijau yang menunjukkan bahwa ia dimatikan, untuk pemantauan visual yang mudah dari status operasi.

Sebagai bagian dari GE Innovation Series 620 Frame Low Voltage Drive System dan sistem kontrol turbin Mark VI Speedtronic,IGBT mendukung kontrol drive turbin gas atau uap industri dan merupakan antarmuka utama antara perangkat power switching dan kerangka kontrol utama.

Parameter teknis:

.
