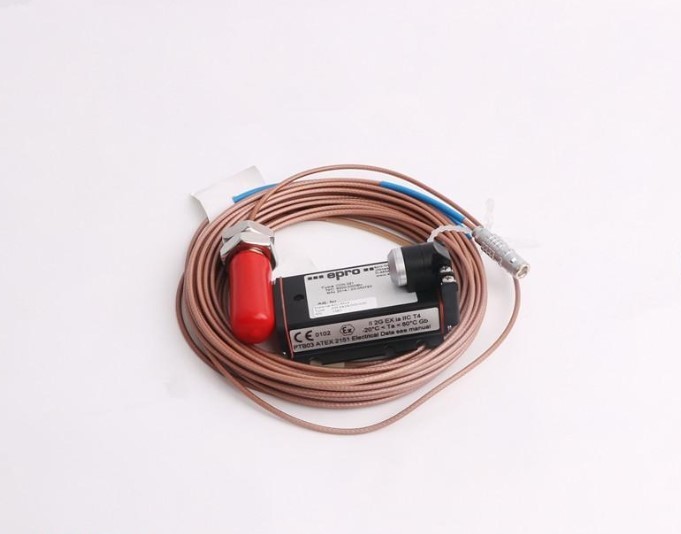

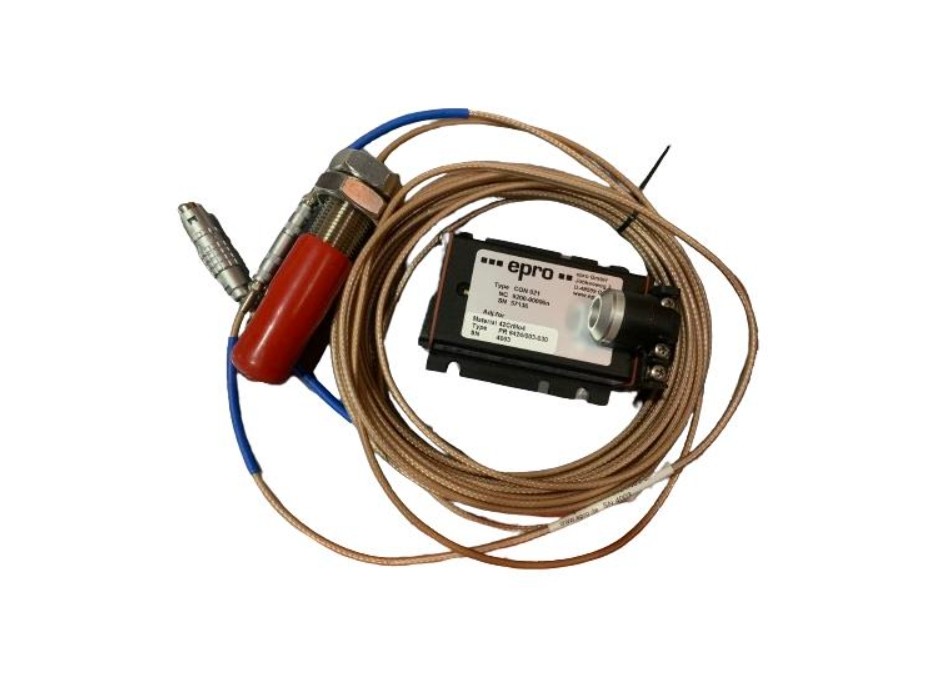

PR6424/002-030 EPRO 16mm Sensor Arus Eddy

PR6424/002-030 EPRO 16mm Eddy Current Sensor

PR6424/002-030.pdf

Rincian produk:

Sensitivitas/Linearity:4 V/mm (101,6 mV/mil) ≤ ±1,5%
Celah udara (Pusat):Kira-kira 2,7 mm (0,11 ̊) Nominal
Drift jangka panjang: < 0,3%
Jangkauan: Statik ±2,0 mm (0,079 ̊)
Dinamis 0 sampai 1.000μm (0 sampai 0,039 ̊)
Target/Bahan permukaan:Baja ferromagnetik (standar 42 Cr Mo4)
Kecepatan permukaan maksimum: 2.500 m/s (98.425 ips)
Diameter poros: ≥80mm
Lingkungan: Kisaran suhu operasi: -35 sampai 150°C (-31 sampai 302°F)
Kesalahan suhu:<4%/100°K ((sesuai dengan API 670)
Resistensi tekanan pada kepala sensor: 10.000 hPa (145 psi)
Kejut dan Getaran: 5g @ 60Hz @ 25°C (77°F)
Fisik
Bahan: Sleeve ️ Baja tahan karat, Kabel ️ PTFE
Berat (Sensor & 1M Kabel, tanpa Armor): ~ 200 gram (7.05 oz)

PR6424/002-030adalah salah satu dari Emerson 16mm Eddy Current Sensor keluarga. Ini adalah M18 x1.5 sleeve thread, tanpa kabel lapis baja, 60mm total panjang sensor, tanpa daptor plug, panjang kabel 8 meter dengan ujung kabel LEMO.Sensor non-kontak yang dirancang untuk aplikasi turbomesin kritis seperti uapTurbin gas dan hidro, kompresor, pompa dan kipas untuk mengukur pergeseran dinamis poros radial dan aksial; posisi, eksentrisitas dan kecepatan/kunci.
