Honeywell 10302/2/1 Pengulang Anjing Pengawas

Honeywell 10302/2/1 Watchdog Repeater

Honeywell 10302/2/1 Watchdog Repeater.pdf

Rincian produk:

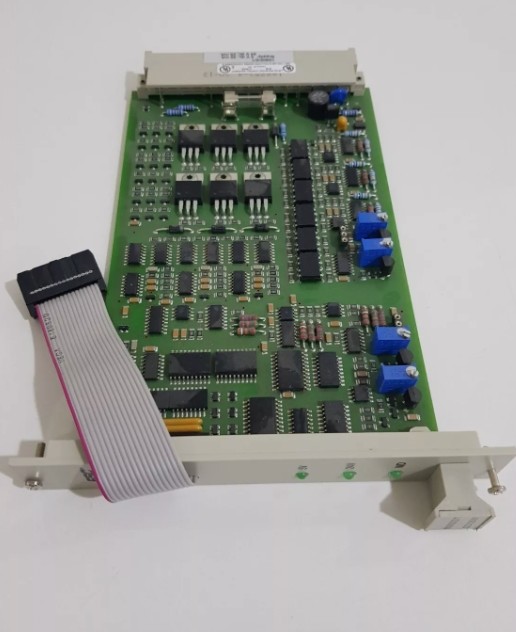

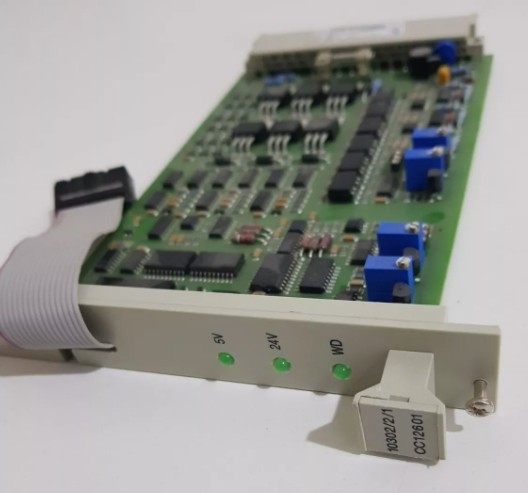

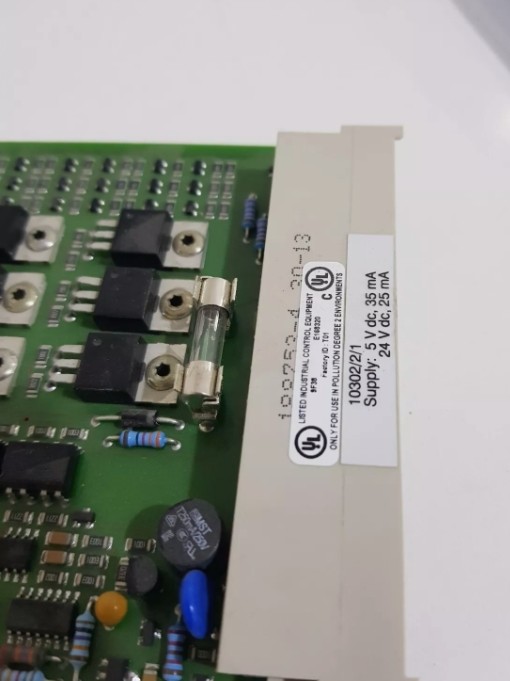

Watchdog repeater 10302/2/1 adalah modul yang memantau 5 Vdc dan 24 Vdc yang diberikan ke modul I/O.Output watchdog dari repeater watchdog terhubung ke input watchdog dari modul output yang catu daya (5 Vdc dan/atau 24 Vdc) dipantau.

Sebuah pengulang anjing pengawas diperlukan dalam kasus-kasus berikut:

• dalam konfigurasi multi-PSU, untuk setiap unit pasokan listrik 24 Vdc hingga 5 Vdc berikutnya, misalnya PSU 2, 3, 4.

• jika 24 Vdc disediakan melalui sumber daya M24-20 HE atau M24-12 HE.

• jika 24 Vdc dipasok melalui catu daya yang dapat memberikan tegangan pasokan yang melebihi 31,0 Vdc.(Tegangan keluaran maksimum dari catu daya 24 Vdc harus kurang dari 37 Vdc di bawah kondisi kesalahan tunggal atau ganda dari unit catu daya 24 Vdc.)

• jika arus pengawas yang dibutuhkan melebihi 900 mA.

• dalam konfigurasi yang menggabungkan I/O redundant dan non-redundant, untuk menciptakan output watchdog untuk modul output dari bagian I/O non-redundant.

• dalam konfigurasi dengan bagian pusat yang berlebihan dan I/O yang tidak berlebihan, untuk memantau pasokan listrik 5 Vdc (jika tidak ada pemantauan 5 Vdc yang dilakukan)

Pengulang pengawas membutuhkan koneksi bus horizontal. Ini berarti bahwa ruang harus disediakan di rak I/O (posisi 1, 2, 11-18).

Sebuah repeater watchdog harus selalu ditempatkan di bagian I/O yang modul outputnya dipantau oleh repeater watchdog tersebut.Ini berarti bahwa pengulang watchdog dalam konfigurasi dengan beberapa bagian I/O (redundant) tidak dapat dipasang sedemikian rupa sehingga mereka mengontrol bagian I/O "lain".

Pengawas repeater dapat ditukar dengan catu daya dihidupkan, tapi bagian tengah akan menutup,atau kedua Bagian Pusat akan mati jika digunakan dalam konfigurasi dengan Bagian Pusat yang berlebihan dan I/O yang tidak berlebihan.

Penjaga repeater dilengkapi dengan konektor jantan sesuai dengan DIN 41612, tipe F, dengan baris "d", "b" dan "z" yang digunakan.
