Rincian produk:

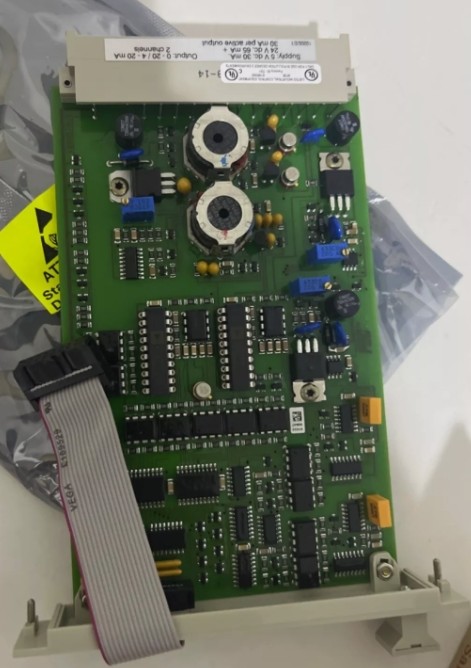

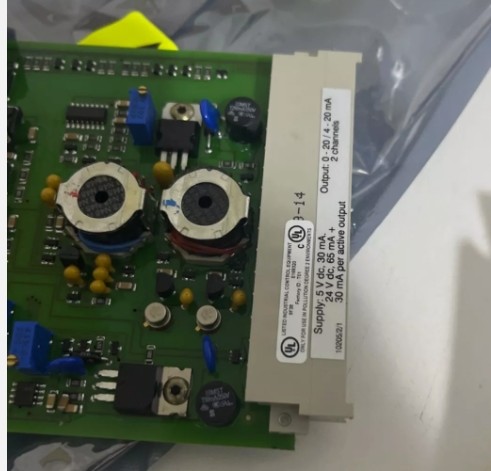

Modul output analog fail-safe 10205/2/1 memiliki dua saluran output 0 ((4) - 20 mA untuk aplikasi kontrol analog.

Beban hanya dapat resistif atau kapasitif. Beban induktif akan menyebabkan modul output analog dilaporkan rusak. Dua output analog terisolasi galvanis dari 24 Vdc dan 5 Vdc.

Pin 0 V 1 dan 0 V 2 saling terhubung pada modul. Setiap saluran output analog terdiri dari konverter D / A 12 bit untuk nilai output dan konverter A / D yang membaca nilai output.Menggunakan konverter A/D adalah mungkin untuk memeriksa fungsi yang benar dari konverter D/ADalam waktu keamanan proses yang dikonfigurasi, output analog diuji untuk:

• nilai output yang benar (nilai saat ini ± 5%),

• kemampuan untuk menghilangkan energi, dan

• crosstalk antara output analog.

Jika I/O backplanes digunakan, modul output analog 10205/2/1 membutuhkan modul 10205/A/ pada setiap saluran.yang memungkinkan watchdog dan/atau prosesor untuk de-energize output, terlepas dari hasil dari nilai aplikasi.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
